Artesanal - OC
¿ Años 20-30 ?


Recién adquirido
Gijón, Abril de 2023

vista 1



vista 2
vista 2


Esquema (s.e.u o.)
(Con mínimas correcciones sobre el montaje encontrado)
esquema general

Esquema mostrando (en color verde) la realimentación positiva
conseguida con la reacción y que aumenta la sensibilidad (s.e.u o.)

esquema reaccion


NOTA.-Las pruebas de funcionamiento que siguen están hechas con las válvulas
encontradas en el equipo y cuyo estado de emisión no es, posiblemente, el óptimo.


Puesta en marcha de la Amplificadora de BF de salida
Senoide de 1 KHz. Entrada (reja) : 6 Vpp --- Salida (ánodo) : 32 Vpp
BF2


Transformador de BF (2)
Acoplamiento entre las dos etapas de BF.
Comprobado este transformador encontramos
sus dos devanados abiertos.
transformador BF (2)

Relación de transformación 1 a 5
Primario : 5000 vueltas
Secundario : 25000 vueltas

transformador BF (2)

Retirada del hilo de protección y desmontaje de las chapas magnéticas
transformador BF (2)


Acoplamiento RC entre etapas BF1 y BF2
En espera de reparar el transformador de acoplamiento, probamos la amplificación
conjunta de BF con un acoplamiento a Resistencia y Condensador entre etapas.
acoplamiento RC


Transformador de BF (1)
Acoplamiento entre la etapa Detectora y la primera Amplificadora de BF
Relación de transformación 1 a 3
transformador BF (2)


Condensador variable de sintonía
condensador variable


Pruebas de recepción. Detector a reacción + BF
El transformador de RF es enchufable, de modo que puede cambiarse
la banda de recepción. Dependiendo de la disposición de sus devanados
puede ser necesario modificar el conexionado para conseguir que la
realimentación (reacción) sea positiva.
esquema general


Recepción en Onda Corta
(Con los bobinados de RF encontrados en el equipo)
emisora OC


Circuito modificado para Onda Media
Transformador de RF con Primario, Secundario y Reacción
(Para conseguir mayor selectividad)
modificado

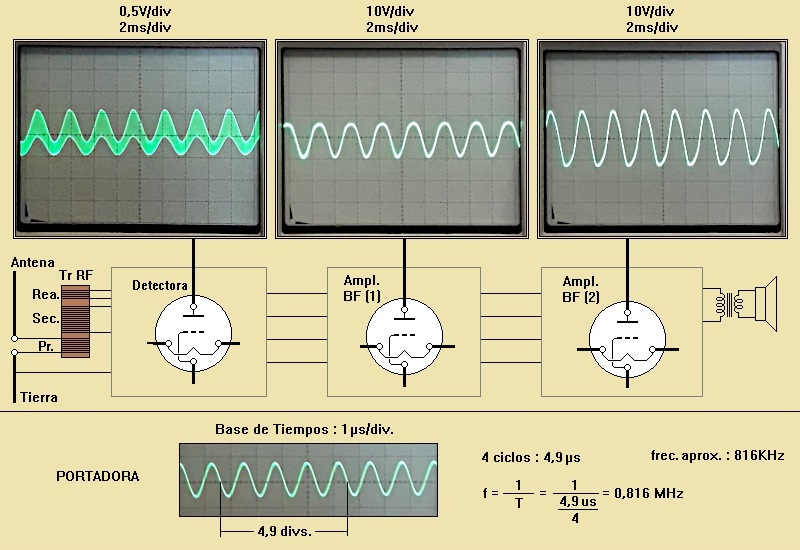

Oscilogramas en AC en cada uno de los ánodos
Para una señal de OM, modulada en AM, aplicada desde un generador de RF
AM-onda media


Detección por reja de una señal de emisora de AM
(Oscilogramas tomados en distintos tiempos y, por tanto, con distinta señal).
detector


Otras posibles V e I de alimentación +B (ánodos de las válvulas),
con un funcionamiento correcto.

intensidad
