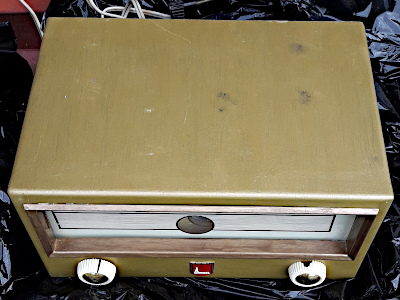

Sintonizador de FM
AVIALEX

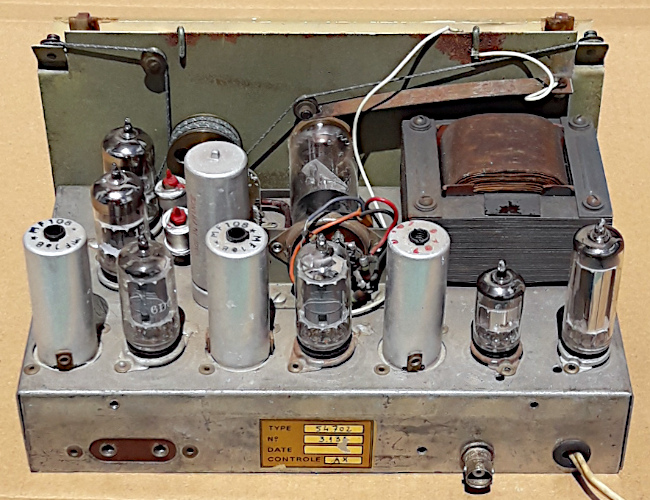

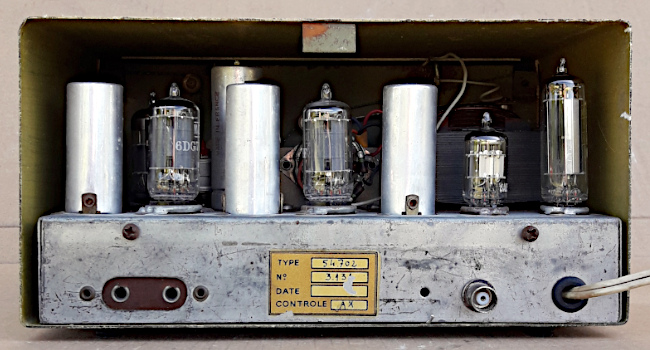

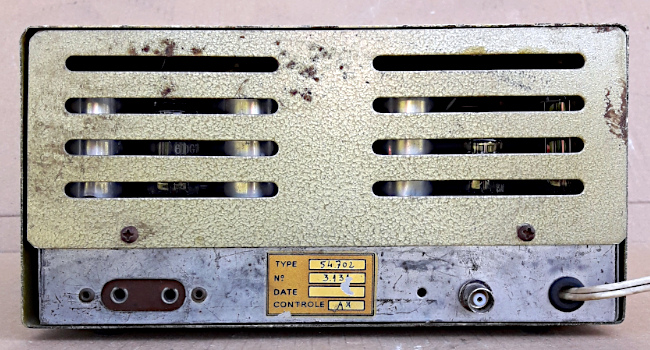

TYPE 54702
Recién recibido - Julio 2023

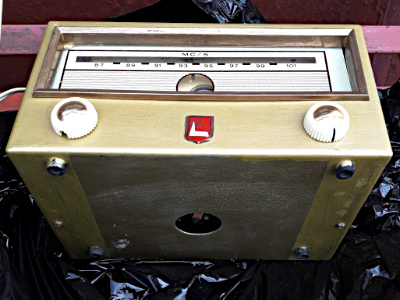

NOTA: Desgraciadamente repintado... Lástima!
Fabricado: años 50 (siglo XX).
VÁLVULAS | ||||||
DOBLE TRIODO  Noval | DOBLE TRIODO Noval | PENTODO  Noval | PENTODO Noval | DOBLE DIODO  Miniatura | DIODO BIPLACA  Miniatura | OJO MÁGICO  Octal |

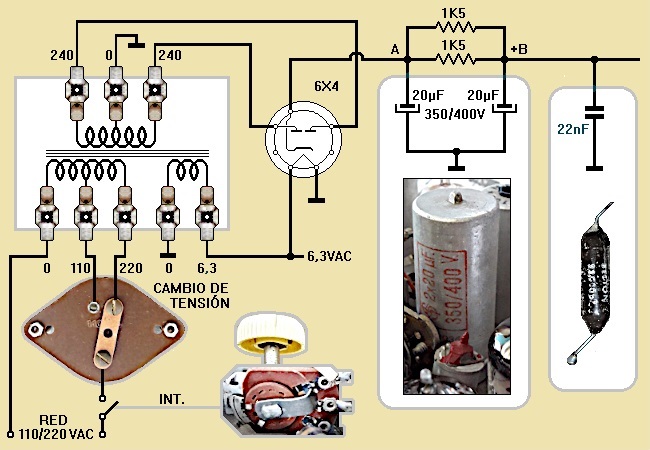

Esquema de la fuente de alimentación (s.e.u o.)
Puesta en marcha

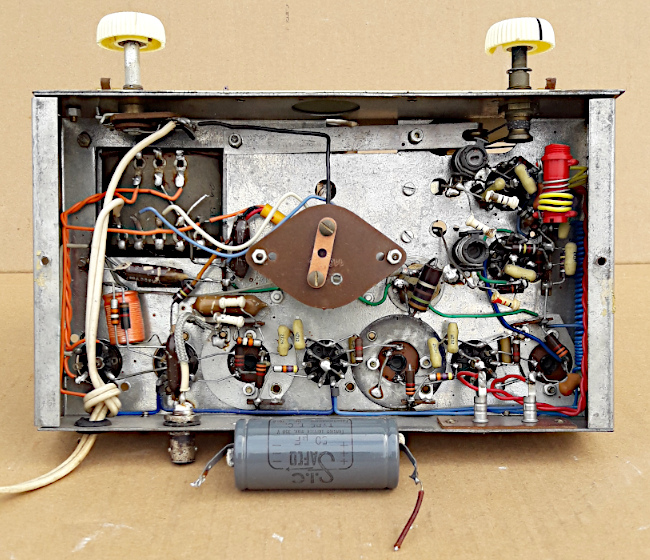

Como paso previo retiramos un condensador electrolítico que parece
añadido y que presenta una notable pérdida de capacidad, defecto

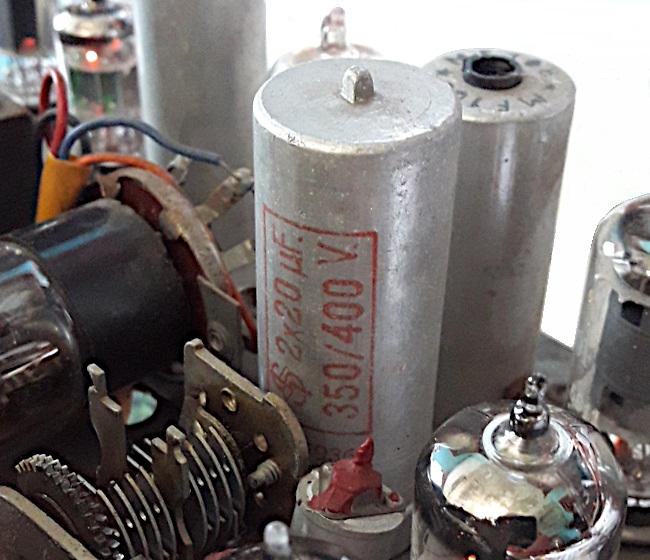

que también se encuentra en el condensador original de 2x20µF/400V.
Colocamos nuevos condensadores electrolíticos de filtro de alimentación.

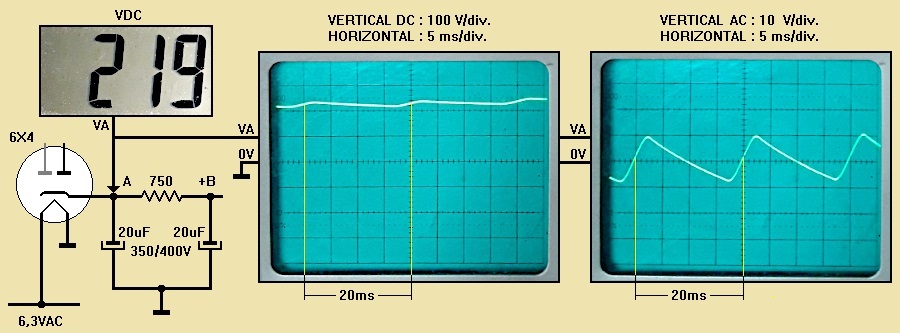

Una vez renovados los condensadores de filtro de alimentación, el sintonizador funciona de modo
aceptable; no obstante, al visualizar la V de alimentación de AT se encuentra que la frecuencia del
rizado es de 50Hz (T=20ms), propio de una rectificación de media onda y no de onda completa.
Además el valor de VDC en el cátodo de la válvula 6X4 es más bajo de lo esperado.

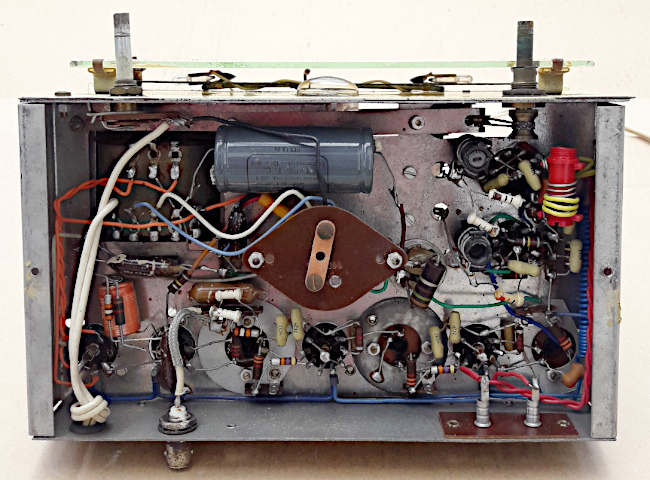

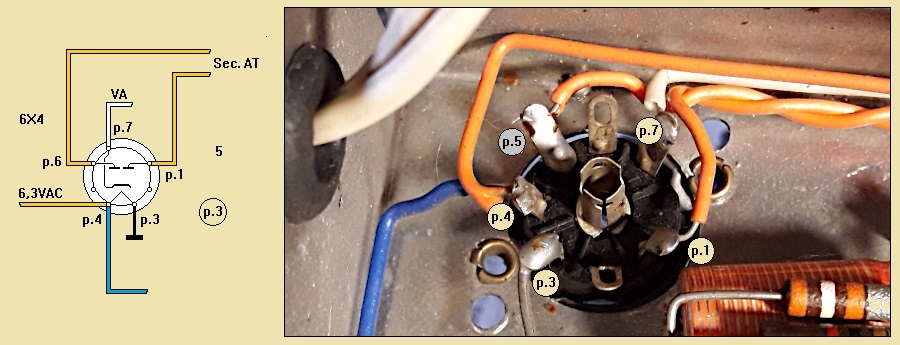

Al revisar el cableado de la válvula rectificadora (6X4) se encuentra que el secundario de
AT del transformador está conectado a las patillas 1 y 5 del zócalo, en vez de a las patillas 1 y 6,
por lo que uno de los ánodos de la válvula está inactivo, rectificando por ello en media onda.

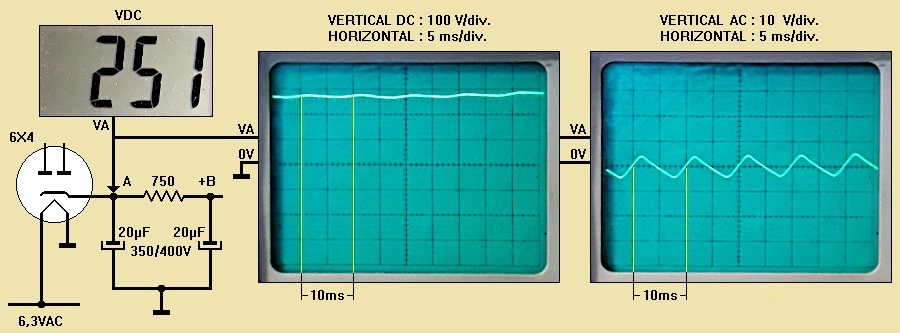

Una vez cambiada la conexión de la patilla 5 a la 6, tenemos ya la rectificación de
onda completa. Sube el valor medio VDC en el punto A, disminuye el valor pico a pico
de rizado y su periodo (T) pasa a ser de 10 ms, con una frecuencia de 100Hz.

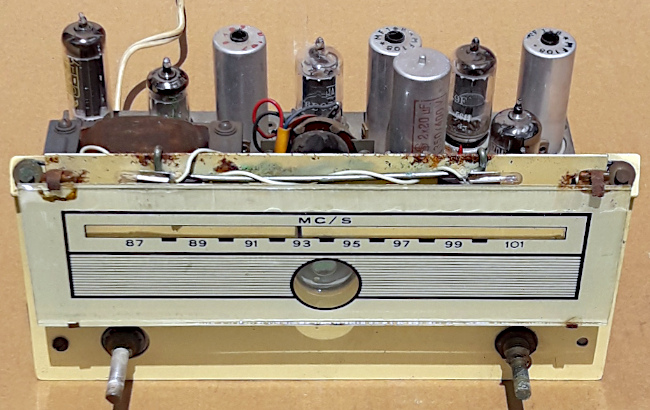

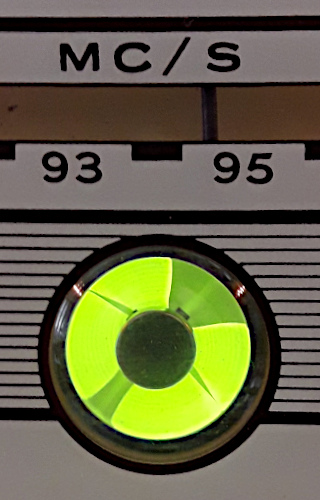

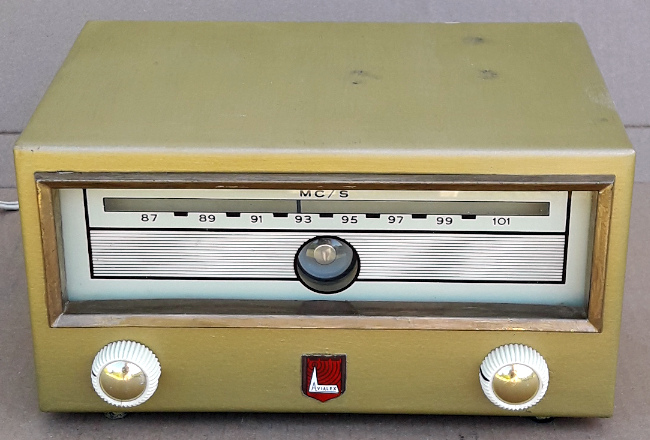

Dial, ojo mágico y mandos (izda.: interruptor, dcha.: sintonía)

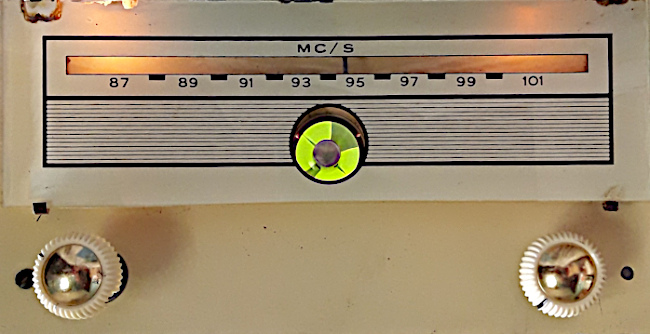

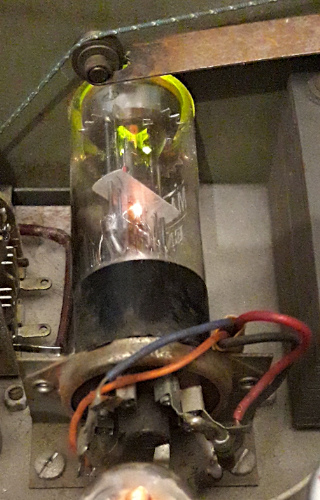

Ojo mágico indicador de sintonía EM34
ECC81 - ECC81

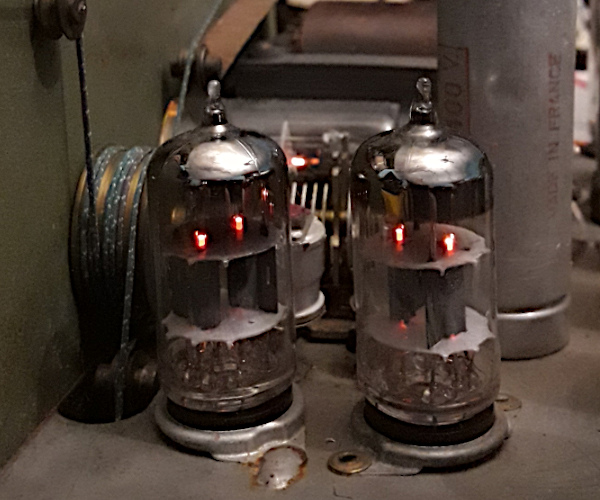

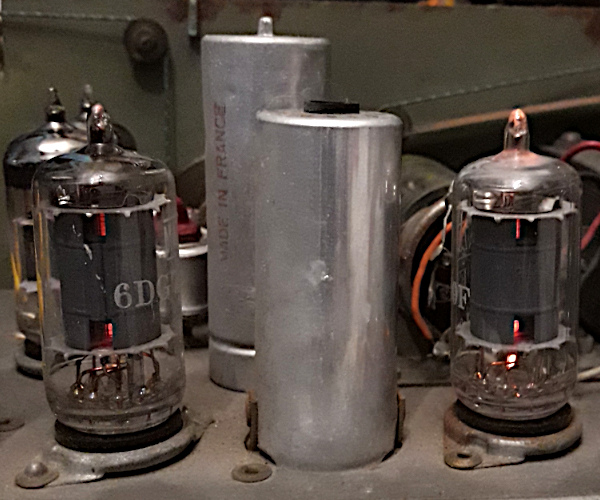

6DG7/EF89F - 6DG7/EF89F

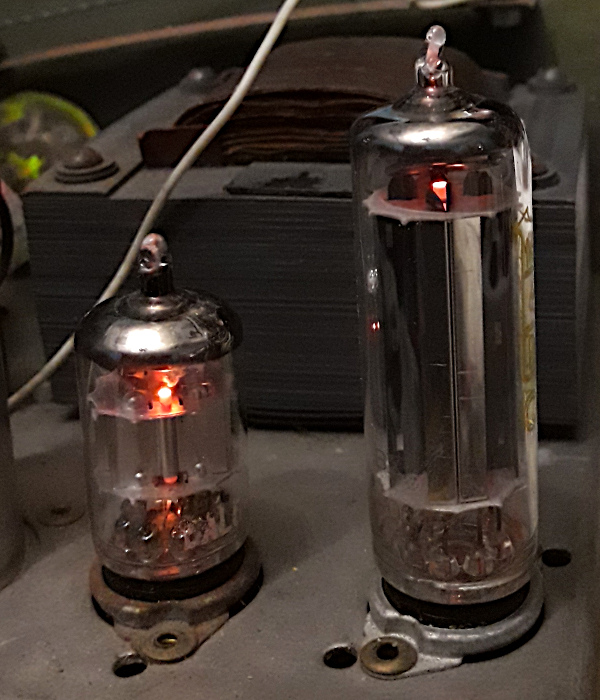

6AL5 - 6X4

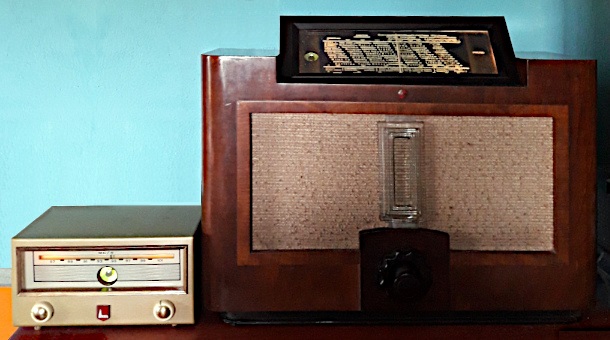

Sintonizador Avialex conectado a la
entrada PHONO de un receptor Philips 750A
