BLAUPUNKT 2 GW 145 (Notradio con chasis DKE38)

HOMEPAGE

VÁLVULAS
VCL11 TRIODO-PENTODO DETECTORA-AMPLIFICADORA DE BF Serie Acero Vfil=90V Ifil=0,05A	VY2 DIODO RECTIFICADORA MONOPLACA Transcontinental Vfil=30V Ifil=0,05A

BANDAS Media Larga MANDOS FRONTALES (izda. a dcha.): Acoplamiento de antena. Sintonía/Bandas. Reacción CONECTORES TRASEROS: Tierra E. Antena A1, A2, A3 ALIMENTACIÓN 110-130, 150, 220-240 V OTROS DATOS Número: D15689 Altavoz: Electromagnético DIMENSIONES (anch., alt., prof.): 26x26x14 cm.

VÁLVULAS
VY2 DIODO	VCL11 TRIODO-PENTODO

Vista interior
(Algunos cables y componentes no originales)

Chasis extraído de la caja
Mando izquierda: acoplamiento de antena
Mando central: sintonía
Mando derecha: control de reacción

Varios componentes no son los originales, ya que
han sido cambiados en reparaciones previas.

Dos posiciones del acoplamiento de antena


Izda.: Sintonía en onda media, contacto cerrado, escala en blanco.
Dcha.: Sintonía en onda larga, contacto abierto, escala en rojo.

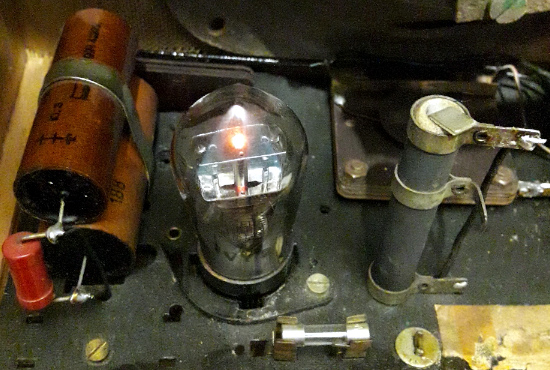

Filtro de AT, Rectificadora, R limitadora (cambio de tensión)

C de dosificación de reacción (izda.)
C de sintonía con lámina y leva de cambio de banda (dcha.)

Sistema electromagnético del altavoz

Bobinas de RF (al fondo)
VCL11: Detectora a reacción y Amplificadora de BF

Puesta en marcha
Comprobada la no existencia de cortocircuitos y viendo que
la R limitadora está cableada para alimentación a 220-240V,
conectamos a una V de red de 230V, 50Hz. El funcionamiento
es deficiente, se sintoniza con dificultad una emisora en un
extremo de la banda de OM y con muy notables interferencias.
Revisados los bobinados de RF se encuentra que uno
de los devanados está abierto. Una vez reparado sorprende el
muy buen funcionamiento de un receptor tan sencillo.

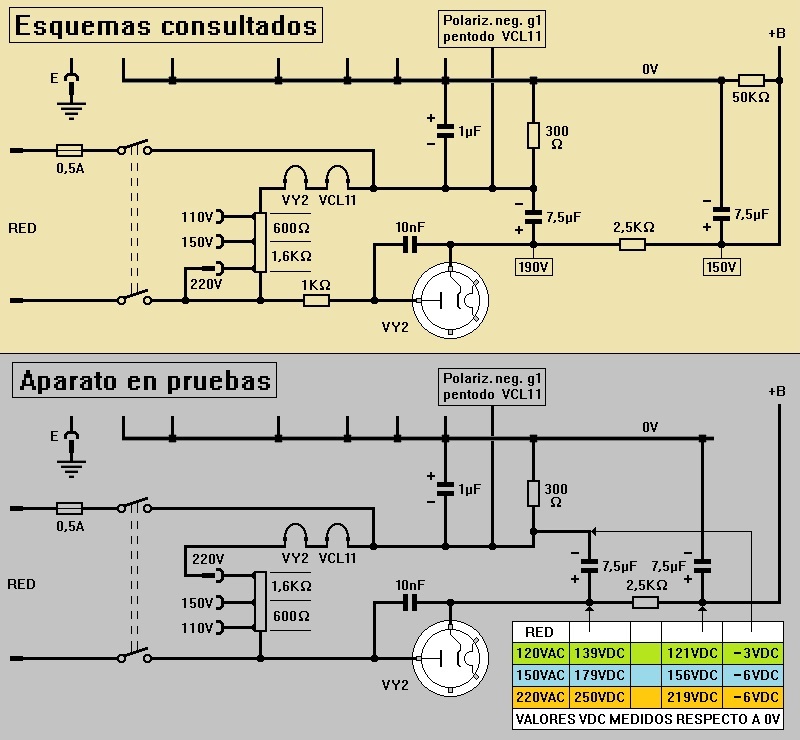

Por otra parte, dada la ausencia de R de 1Kohmio en el ánodo
de la rectificadora (tal como ocurre en el receptor DKE38),
obtenemos un mejor funcionamiento alimentando el receptor
a 150VAC, ya que así la AT (+B) tiene un valor muy aceptable.
(Todo s.e.u o.)

Pasatiempo
"Radio por cable"

Generador de RF TRIO SG-402
Modulación Exterior desde Music Speakers (MP3/FM/USB/TF)

Pasatiempo
"TSH, de Cuadro a Cuadro"

Antena emisora Audax
Antena receptora Super Radar

Modo "ahorro"
Cableada la R limitadora para alimentación a 110V (R "puenteda"),
conseguimos un buen funcionamiento conectando el equipo a 100VDC,
siendo la I de corriente 52mADC, por tanto la Potencia consumida por
el receptor se reduce a 5,2W (100V x 0,052A = 5,2W). Evidentemente,
no se tiene en cuenta el rendimiento de la Fuente de Alimentación externa.
