La presente sección está dedicada a poner en marcha receptores antiguos, partiendo de su chasis y añadiendo los componentes imprescindibles, respetando el diseño original, pero utilizando repuestos de distinta procedencia y que no son del propio chasis de partida, intentando que siga siendo reconocible el barco de Teseo

Ver también Volksempfänger MENDE VE301G

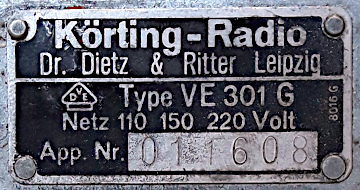

KÖRTING VE301G

VE : VolksEmpfänger, receptor popular.
301 : 30-1, 30 de enero.
G : Gleichstrom, corriente continua.

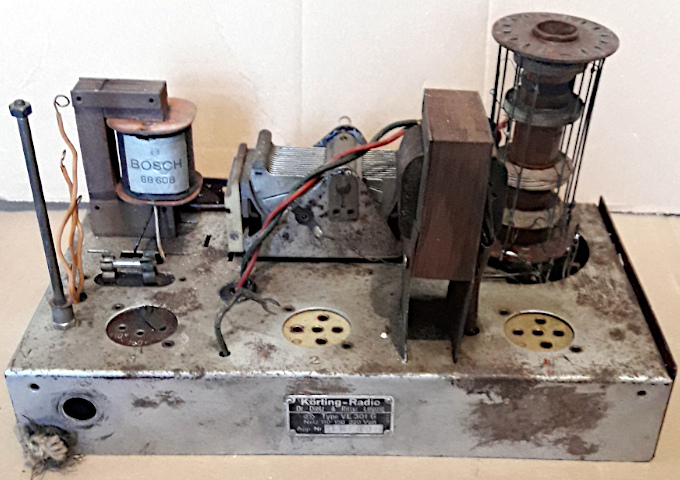

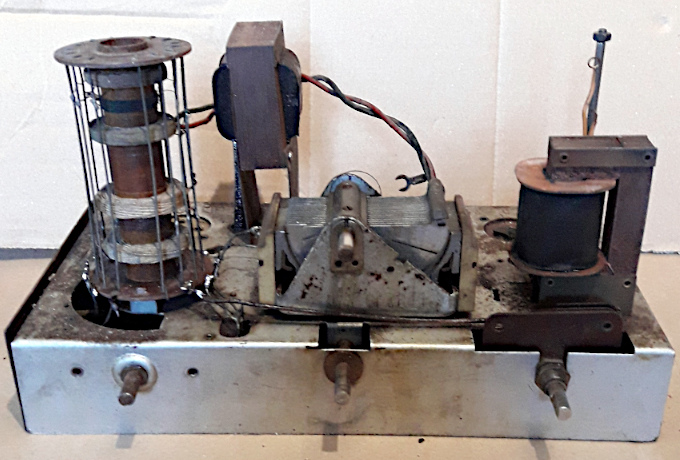

Chasis de partida

VÁLVULAS
REN1821 TRIODO DETECTORA Europeo Vfil=20V Ifil=0,18A	RENS1823d PENTODO AMPLIFICADORA FINAL Europeo Vfil=20V Ifil=0,18A

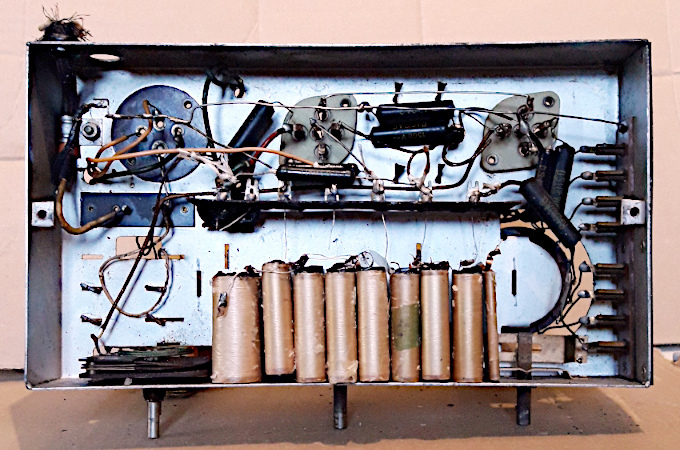

Vista inferior del chasis con los Condensadores sin su caja protectora

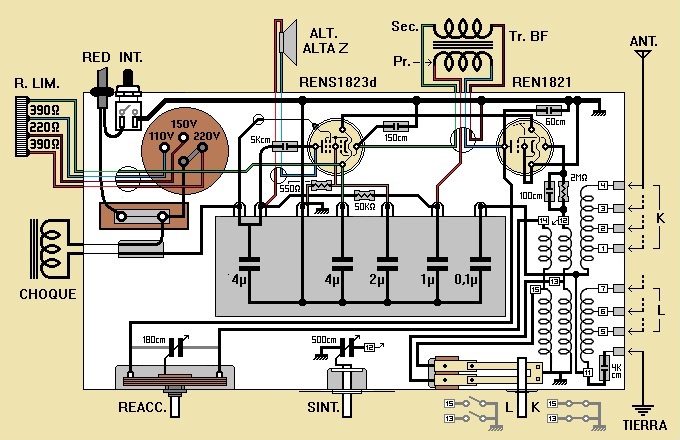

Esquema teórico-práctico (s.e.u o.)

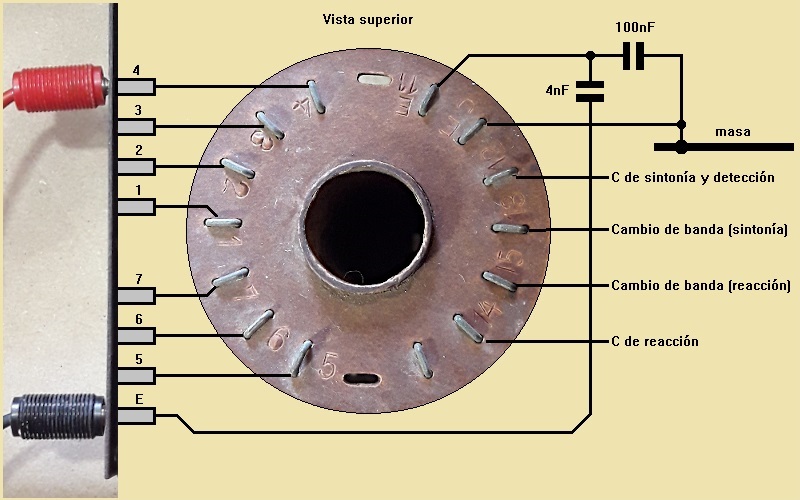

La bobina de RF y sus conexiones (s.e.u o.)

Pruebas iniciales
Colocados Condensadores individuales para sustituir al bloque original de Condensadores.
Seleccionada una R (390 ohmios) limitadora de filamentos para alimentación a 110 VDC.
Aplicada entre Antena y Tierra una señal de RF, banda K, modulada por una BF senoidal.
Válvula Detectora con Reacción: Valvo A2118
Válvula Amplificadora de BF: Telefunken RENS1823d

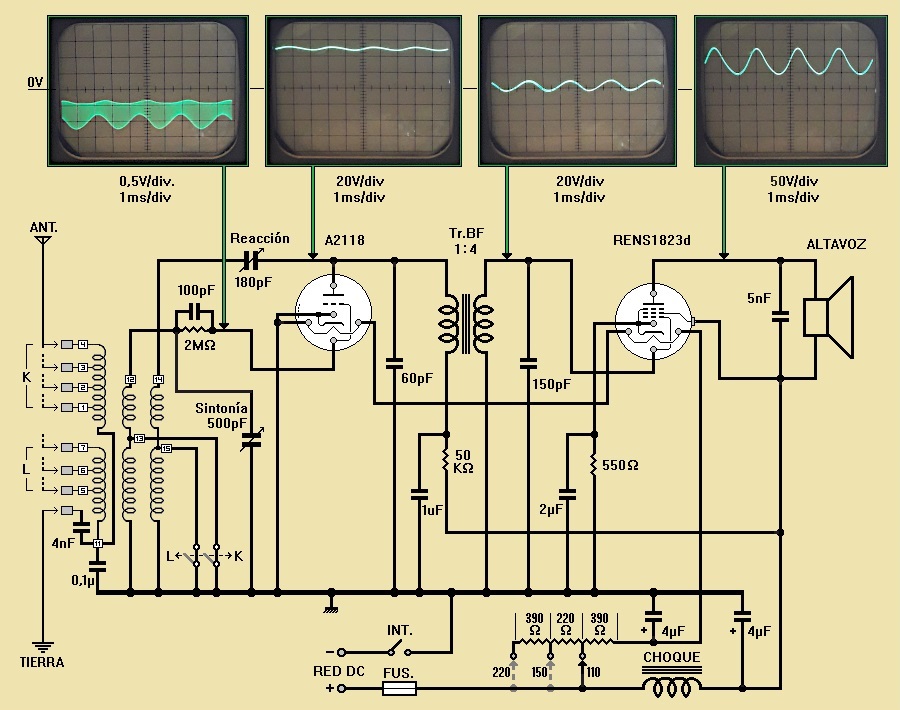

Oscilogramas obtenidos con el receptor alimentado a 105VDC (s.e.u o.)

Juegos experimentales
Puesta en marcha en las siguientes condiciones:
Alimentación a 110VDC. Resistencias limitadoras no originales.
Válvula RSD RENS1884 como detectora por reja con reacción
(Con la reja pantalla unida al ánodo).
Válvula Valvo L2318D como amplificadora final.

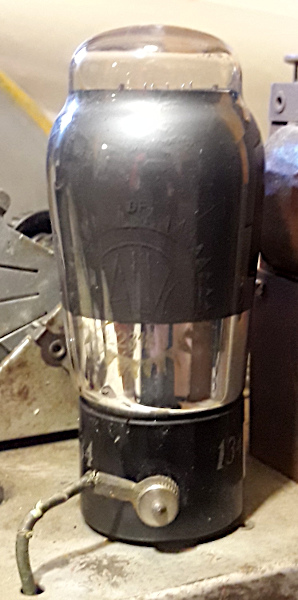

Valvo L2318D, amplificadora final. Conexión lateral de reja pantalla.

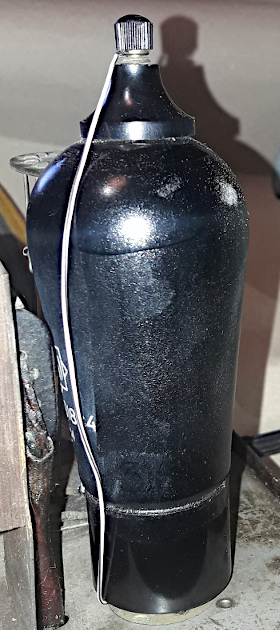

RSD RENS1884, detectora. Con unión de reja pantalla al ánodo.

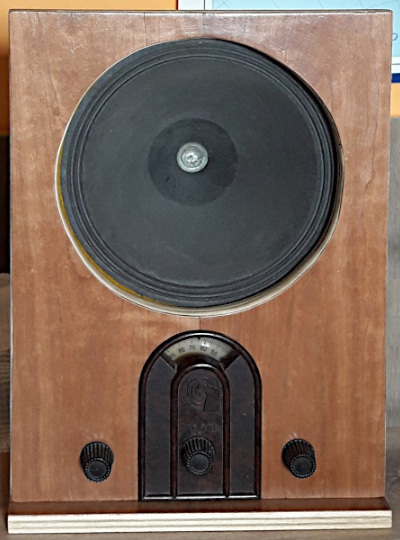

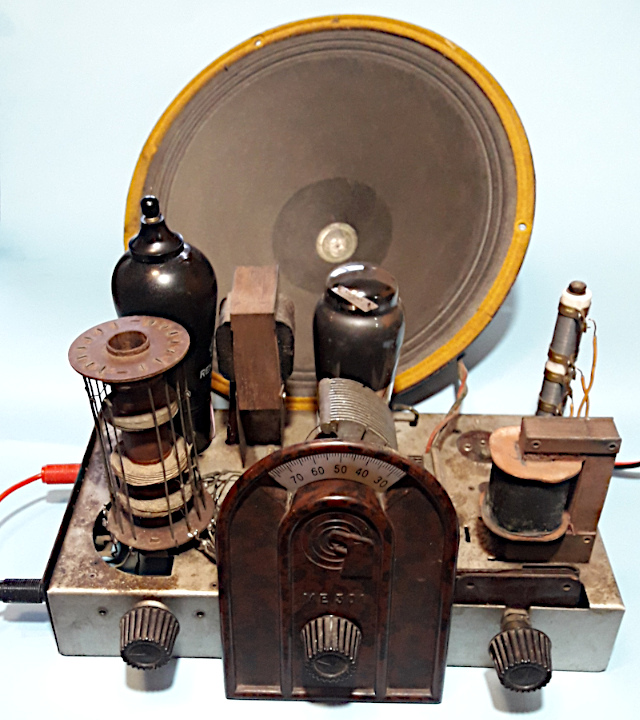

Vista con la carátula frontal para el Volksempfänger VE301 con mueble de madera (B/G)

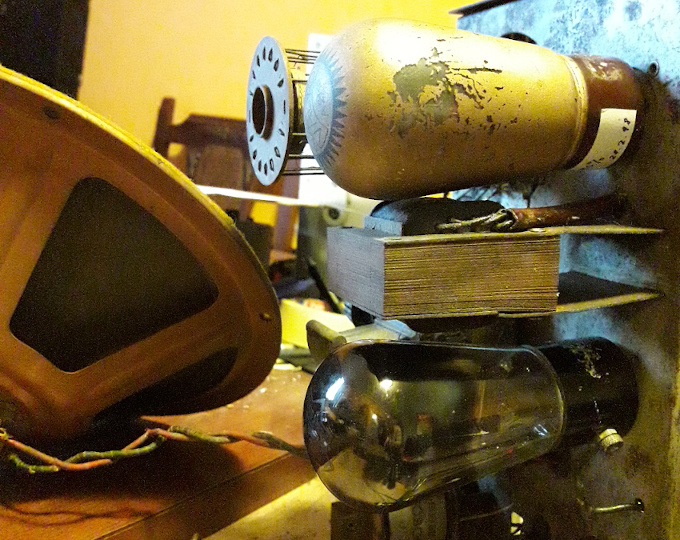

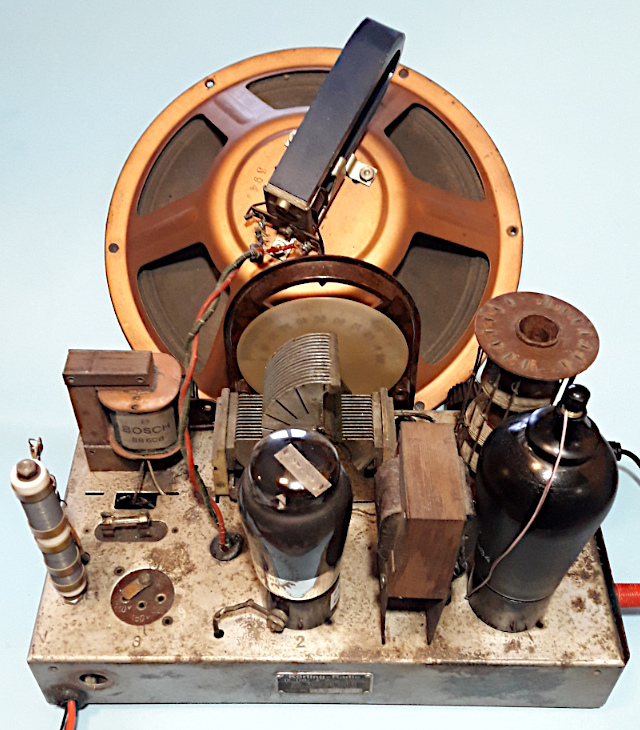

Vista posterior del chasis y del altavoz electromagnético

(En la parte baja izquierda se puede ver que falta el interruptor de encendido).

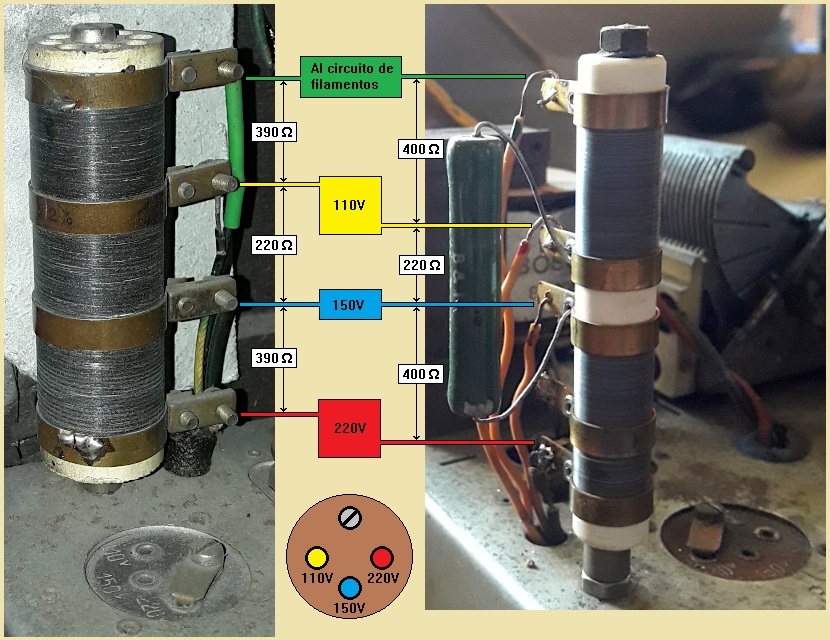

Resistencia limitadora de filamentos / Cambio de tensión
(izda.) Resistencia original de un receptor VE301G.
(dcha.) Resistencia(s) para una solución de emergencia.
La Resistencia de emergencia corresponde al receptor
VE301 Dyn GW, con el añadido de una R de 220 ohmios
para el tramo entre las tomas de 110V y 150V.

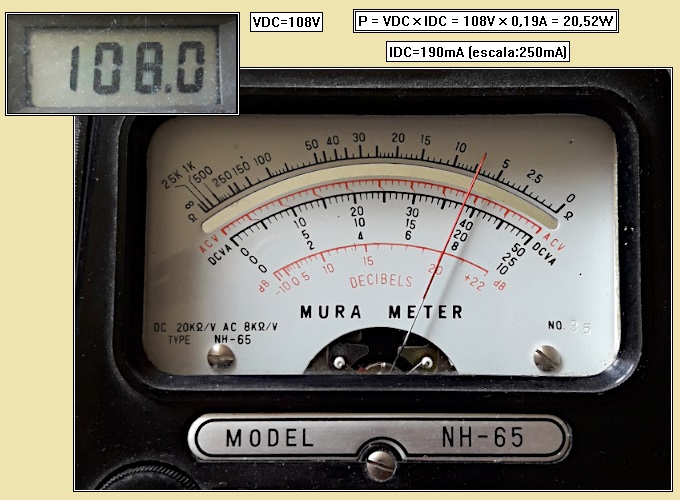

Consumo del receptor en las condiciones anteriores:
Válvulas: Valvo L2318D y RSD RENS1884.
Selector en 110V con R limitadora de 400 ohmios.
Tensión de alimentación 108 V DC.
Intensidad de corriente 190 mA DC.
Potencia 20,52 W.

Más de la mitad de la Potencia consumida se disipa
en la Resistencia limitadora de filamentos.
Se mide una V de 68V entre sus extremos,
de modo que la Potencia en ella es de
68V x 68V / 400Ω = 11,56W.

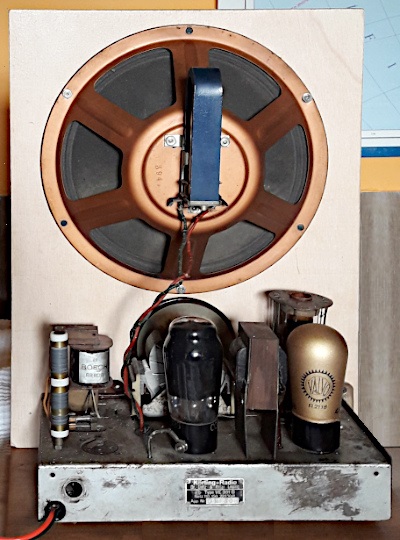

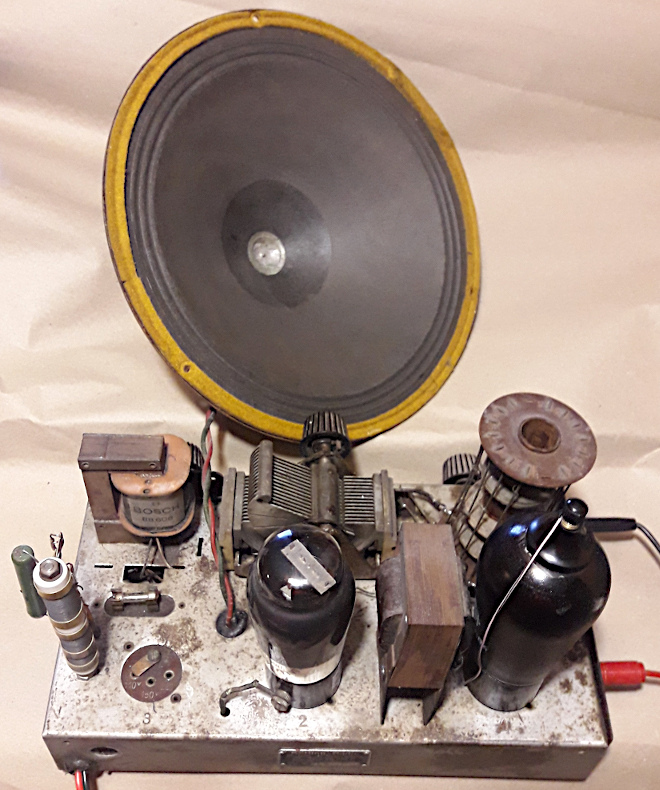

Montado en un soporte básico.
Válvulas Valvo: L2318D (izda.) y A2118 (dcha.).


NOTA: Los contenidos son mero ejemplo de una etapa del desarrollo de la técnica electrónica.
