COSSOR MODEL 1052
Recién recibido
| Conectores de entrada (pulsar para introducir cable) |
Lateral derecho (frente a la izda.)
Lateral izquierdo (frente a la dcha.)
Lateral derecho (detalle dcha.)
Primeras pruebas
| La palanquita blanca, que sirve de bloqueo para evitar el movimiento accidental del cambio de tensión de alimentación, sirve también como interruptor de encendido de seguridad. Un mal contacto en dicho interruptor impedía el encendido del equipo. Una vez reparado el mal contacto vemos que lucen los filamentos de todas las válvulas pero no hay luminosidad en la pantalla. |

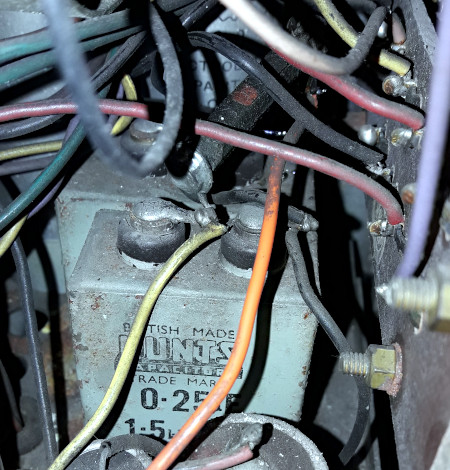

| Al medir tensiones en el potenciómetro de Brillo (P9), encontramos en él una V negativa respecto a masa muy baja, poco más de 100 V negativos, cuando es de esperar una V de unos -1000V. Al comprobar los condensadores de filtro que intervienen en el filtrado de esta alimentación encontramos muchas fugas en el segundo de los condensadores del filtro en pi (C35: 0,5 µF, 1,5KV; condensador prismático rectangular en segundo plano en la fotografía). Al carecer de respuesto lo desoldamos para unas primeras pruebas. |
| Al prescindir de uno de los condensadores de filtro la tensión negativa de alimentación de cátodo, reja y foco del TRC es todavía de insuficiente valor, pero aparece ya el haz en la pantalla y las etapas verticales responden a la aplicación de señal en sus entradas. No conseguimos un enfoque correcto, dado el valor inadecuado de la alimentación negativa de alta tensión. |
| El TRC D89 usado en este osciloscopio divide el haz en dos; uno de los dos canales verticales actúa sobre uno de los haces resultantes mediante una de las placas de desviación vertical (Y1), el otro canal vertical mueve el otro haz atacando a la otra placa de desviación vertical (Y2). De modo que si aplicamos la misma seņal a las dos entradas verticales tendremos una presentación simétrica en pantalla, según vemos en las imágenes siguientes. |
T. B. OUTPUT
| Visualización de la salida T.B. OUTPUT del osciloscopio Cossor 1052 en un Osciloscopio Tektronix 7603. Se muestra esa salida para dos rangos distintos de la Base de Tiempos (Conmutador S2 en 2 y en 3). En el rango 2 se aprecia alinealidad. |
(Continuará)
