Diodos de vacío. Caldeo directo, caldeo indirecto

Válvulas de vacío
Las válvulas o tubos de vacío parten del principio de la emisión termoiónica: emisión de electrones por elevación de temperatura.

Válvulas de caldeo directo:
El filamento eleva su temperatura al ser recorrido por una corriente eléctrica, al elevarse su temperatura emite electrones (emisión termoiónica).

Válvulas de caldeo indirecto:
El filamento, al ser recorrido por una corriente eléctrica, eleva su temperatura y eleva la temperatura del cátodo. El cátodo emite electrones por emisión termoiónica.

Diodo de caldeo directo

Electrodos:
Filamento
Placa

Estructura básica y símbolo:

Funcionamiento:
El filamento eleva su temperatura al ser atravesado por una Ifil, cuando se le aplica una Vfil. Si a la placa le aplicamos una tensión positiva respecto al filamento, los electrones liberados por el filamento (emisión termoiónica) son atraídos por la placa, estableciéndose una corriente Ip. Si a la placa le aplicamos una tensión negativa respecto al filamento, los electrones liberados por el filamento no son atraídos por la placa, en estas condiciones no hay corriente de placa (Ip=0).

Aplicación:
Teniendo en cuenta su comportamiento (existe circulación de corriente entre filamento y placa cuando la placa es positiva respecto al filamento, no existe circulación de corriente entre filamento y placa cuando la placa es negativa respecto al filamento), el diodo puede ser utilizado como elemento rectificador.

Rectificadores con diodos de caldeo directo

Rectificador de media onda sin filtro / Rectificador de onda completa (con doble diodo) sin filtro

Rectificador de media onda (filtro C) / Rectificador de onda completa (filtro C)

Rectificador de media onda (filtro en pi) / Rectificador de onda completa (filtro en pi)

Diodo de caldeo indirecto

Electrodos:
Filamento
Cátodo
Placa

Estructura básica y símbolo:

Funcionamiento:
El filamento eleva su temperatura al ser atravesado por una Ifil, cuando se le aplica una Vfil.
El cátodo, cilindro que rodea al filamento, eleva su temperatura al ser caldeado por el filamento.
Si a la placa le aplicamos una tensión positiva respecto al cátodo, los electrones liberados por el cátodo (emisión termoiónica) son atraídos por la placa, estableciéndose una corriente Ip. Si a la placa le aplicamos una tensión negativa respecto al cátodo, los electrones liberados por el cátodo no son atraídos por la placa, en estas condiciones no hay corriente de placa (Ip=0).

Rectificadores con diodos de caldeo indirecto

Rectificador de media onda sin filtro / Rectificador de onda completa (con doble diodo) sin filtro

Rectificador de media onda (filtro C) / Rectificador de onda completa (filtro C)

Rectificador de media onda (filtro en pi) / Rectificador de onda completa (filtro en pi)

Medidas en rectificadores

Rectificación de media onda

Rectificación sin filtro

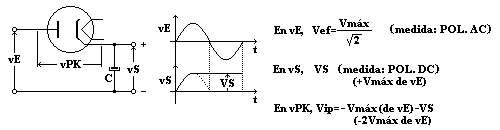

Rectificación con filtro mediante C, en vacío

Rectificación con filtro mediante C, con rizado apreciable
