Recién llegado (desde Francia)
Identificación y cambio de tensiones
(Debajo del plato)

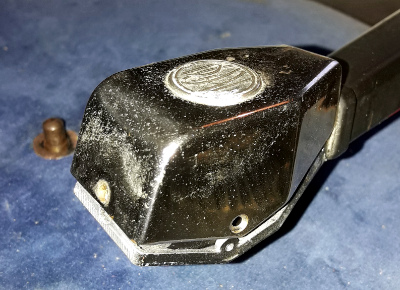

Cápsula, aguja y cabeza esférica de su tornillo de sujeción (izda.)
Primeras pruebas - Avería
El Condensador de color marrón (20 nF, 500 V) tiene el dieléctrico perforado.
Está conectado en paralelo con la red para eliminar señales parásitas,
lo desconectamos para unas primeras pruebas.
Pruebas de audición

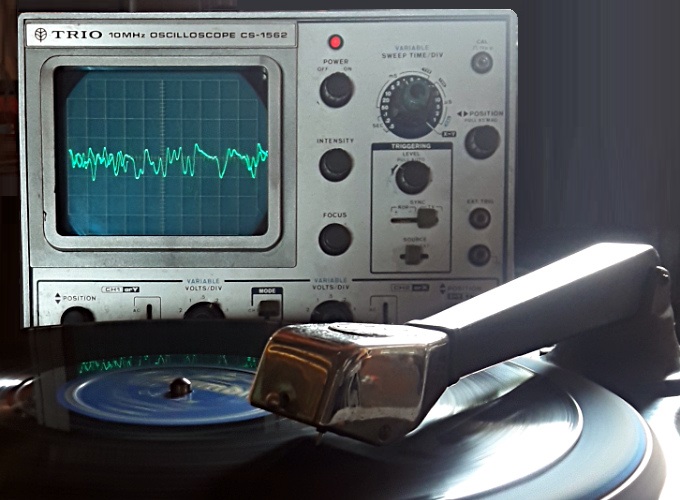

Conectada la salida de la cápsula a un amplificador de BF
y a la entrada vertical de un osciloscopio para monitorizar la señal.
Atenuador vertical : 0,5 V/div.
Base de Tiempos : 2 ms/div.
Motor - Sistema electromecánico
Derecha: Conexiones del potenciómetro de volumen
y mando del control de velocidad:
Motor eléctrico, regulador centrífugo de velocidad
y transmisión de giro por tornillo sin fin:
Interruptor basculante para alimentación del motor:
Captador electromagnético
Desmontaje de la tapa (quitando los tornillos laterales y el que fija la aguja):
Bobina fija y sus conexiones:
Bobina girada 180º hacia adelante (quitando los tornillos de la parte inferior):
