MONTAJES

Receptores elementales con detectores caseros

Radio con diodo de Germanio


Radio de Germanio con fijador de nivel

L1,C1: Circuito de sintonía OM
D1: Diodo de Germanio
R1: Resistencia de 100K
C2: Condensador de 10uF
C3: Condensador 1,8nF
T1: Transformador de salida BF
A1: Auriculares baja impedancia
Comentario:
La inclusión de un condensador como fijador de nivel
parece mejorar el Q del circuito, así como la linealidad
de la detección para determinados niveles de la señal de AM
Oscilogramas (verde: señal AM ; rojo: señal detectada):
Con fijador de nivel (mayor nivel AM, mejor simetría en la detección)

Sin fijador de nivel (menor nivel AM, asimetría en la detección)

Radio con transistor de Germanio


L,C: Circuito de sintonía OM
C1: Condensador de 250 pF
R1: Resistencia de 47K
P1: Potenciómetro de 200K
C2: Condensador de 10nF
T: Transformador de salida BF
TrGe: Transistor AF127
VCC: Alimentación (-3V a -4,5V)
Comentario:
Aunque el tipo de acoplamiento usado para la entrada Antena-Tierra proporciona
muy poca selectividad, se ha optado por él al conseguir una mayor sensibilidad.
En vez de auricular de alta impedancia, se ha elegido una salida mediante transformador,
para poder utilizar un pequeño altavoz (escucha más cómoda)
o un auricular de baja impedancia (mejor audición)

Radio con diodo de Germanio, transistor amplificador de BF y panel solar

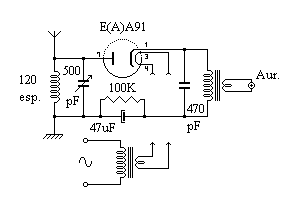

Receptor elemental con detección por diodo de vacío

Receptor con detección por reja

Receptor con doble triodo (detección por reja + amplificación de BF)

Receptor a reacción

Receptor a reacción con amplificadora final de BF
