FERRANTI 546

Recién recibido

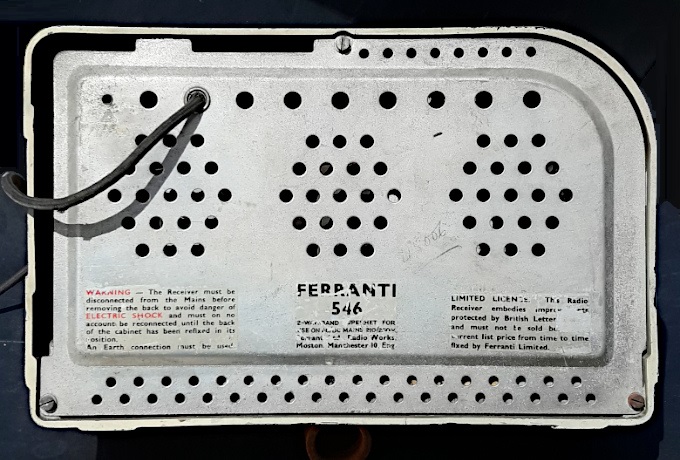

Vistas externas

Inspección visual interna

Una vez extraido el chasis de la caja, en serie con uno de los cables de red encontramos, con sorpresa, añadida una resistencia de plancha
(80 ohmios medida a temperatura ambiente).
El lugar de la válvula rectificadora lo ocupa una 35Z4G, en vez de la 35Z4GT original.

Retirada la resistencia añadida.
Pendiente de reconstruir las conexiones de red.

Vistas inferiores del chasis y componentes :

Circuito de filamentos :

VÁLVULAS
12K8GT
TRIODO-HEXODO
OSCIL.-MEZCL.
12K8
Octal
12K7GT
PENTODO
AMPLIF. DE FI
12K7
Octal
12Q7GT
2xDIODO-TRIODO
DET.-PREAMP. BF
12Q7
Octal
35L6GT
HACES DIRIG.
AMP. FINAL
35L6
Octal
35Z4GT
DIODO
RECTIFICADORA
35Z4
Octal
MANDOS FRONTALES:
(arriba) Interruptor/Volumen. (abajo, izda a dcha) Cambio de banda; Sintonía.

BANDAS:
MED; LONG.

ALIMENTACIÓN:
210/250 V AC/DC

DIMENSIONES:
(ancho x alto x fondo) 29 cm x 18 cm x 16 cm.
