FERRIX RG11
REDRESSEUR
CARGADOR DE BATERÍAS
(Versión con las válvulas en el interior)
Fabricado: principios de los años 30 (siglo XX)
Recibido desde Francia. Mayo de 2023
Válvulas que puede equipar este rectificador/cargador
IGNIX : RECTIFICADORA Nš 6 --- REGULADORA Nš 7
PHILIPS : RECTIFICADORA 1010 --- REGULADORA 1011
FOTOS : RECTIFICADORA 2124 --- REGULADORA 2405
VISSEAUX : RECTIFICADORA 1204 --- REGULADORA 1205
En nuestro equipo encontramos montadas las válvulas IGNIX
(La Rectificadora, Nš 6, rota y la Reguladora, Nš 7, con uno de los filamentos fundido)
PRUEBAS

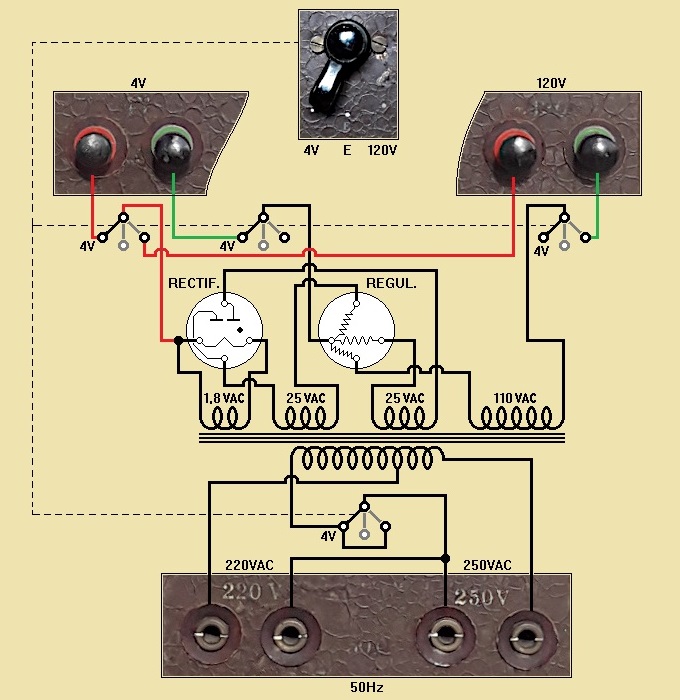

Esquema interno (s.e.u o.) para la selección de carga de BT (salida de 4V)
Salida de Baja Tensión sobre una R de carga de 4 ohmios
Rectificadora FOTOS GRAMMONT 2124N --- Reguladora IGNIX Nš 7
(Rectificación de onda completa)
Esquema interno (s.e.u o.) para la selección de carga de AT (salida de 120V)
Salida de Alta Tensión sobre una R de carga de 1000 ohmios
Rectificadora 1010 --- Reguladora 1011
(Rectificación de media onda)
Salida de Alta Tensión sobre una R de carga de 1000 ohmios
Rectificadora 2124N --- Reguladora 1011
(Rectificación de media onda)
