FERRIX RG8
(Versión con las válvulas en el interior)
Esquema (s.e.u o.)
Salida de Baja Tensión
Salida prevista para cargar baterías de 4 a 6 V
Prueba sobre una carga puramente resistiva de 4 Ohmios
Rectificación de onda completa en la salida de BT
Atenuadores Verticales : 10V/div.
Base de Tiempos : 5ms/div.

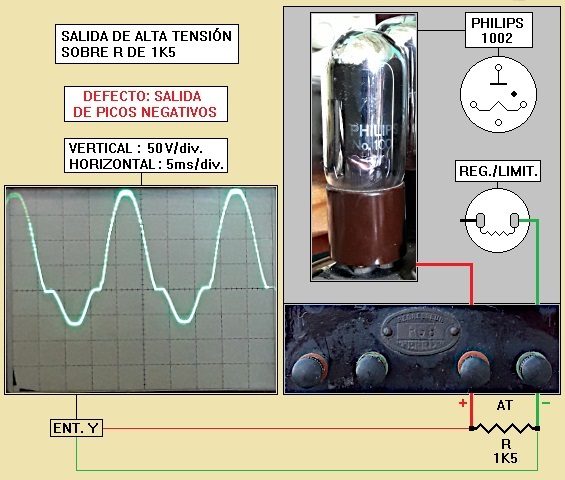

Salida de Alta Tensión
Salida prevista para cargar baterías de 40 a 120 V
Prueba sobre una carga puramente resistiva de 1,5 K Ohmios
Salida de Alta Tensión
Prueba con alimentación reducida y válvula Philips 1002 (NOS)
Prueba sobre una carga puramente resistiva de 1,5 K Ohmios
Funcionamiento con luminosidad en la lámpara limitadora
de la corriente de salida de la sección de Alta Tensión
