Radio de Ge con componentes enchufables
Esquema de montaje
Oscilograma 1
Osciloscopio Tektronix 7633
Señal de RadioFrecuencia en la entrada al Diodo detector
Cálculo de la frecuencia aproximada:
4 ciclos suponen 7,4 div x 1 µs/div = 7,4 µs
T = 7,4 µs / 4 = 1,85 µs
f = 1 / 1,85 µs = 0,540 MHz; esto es, 540 KHz
La emisora sintonizada es Radio 5 - Oviedo, emitiendo en 531 KHz (Febrero de 2022).
Oscilograma 2
Osciloscopio Tektronix 7633
Señal de RadioFrecuencia en la entrada al Diodo detector
Cálculo de la frecuencia aproximada:
5 ciclos suponen 6,8 div x 1 µs/div = 6,8 µs
T = 6,8 µs / 5 = 1,36 µs
f = 1 / 1,36 µs = 0,735 MHz; esto es, 735 KHz
La emisora sintonizada es RNE - Oviedo, emitiendo en 729 KHz (Febrero de 2022).
Comparativa con distintos conexionados de la bobina.
Oscilogramas con un Generador de Radio Frecuencia
conectado entre Antena y Tierra.

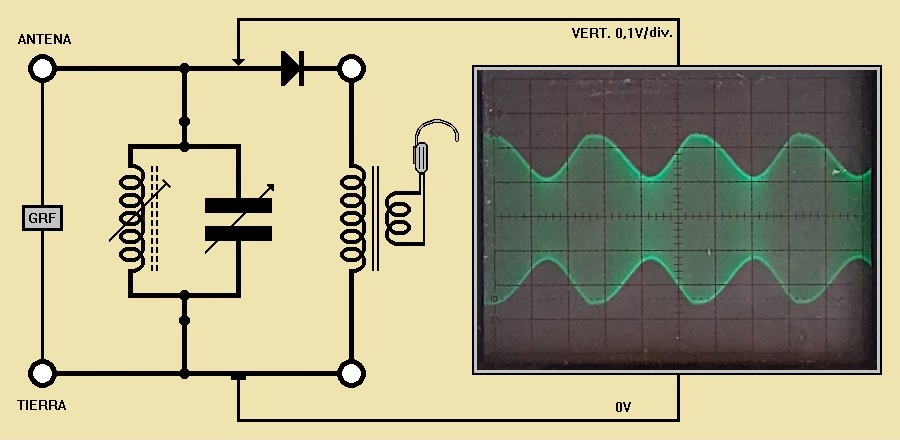

(1) Antena en el extremo, Diodo en el extremo (referencia)

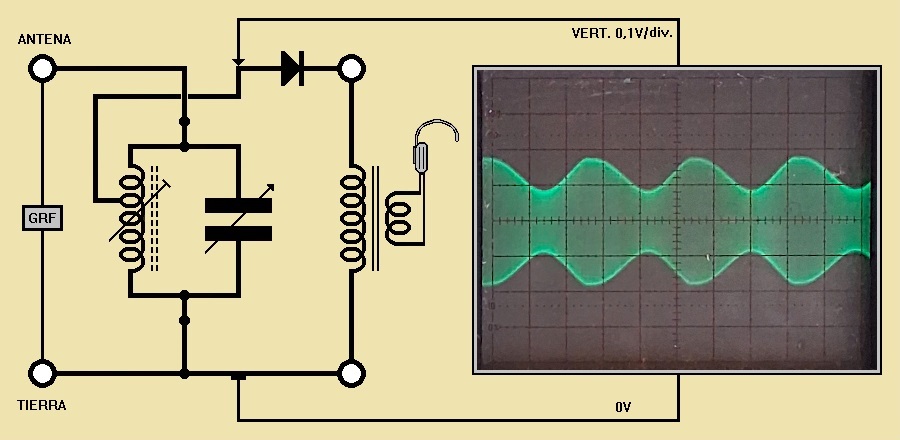

(2) Antena en el extremo, Diodo en la toma (reducción)

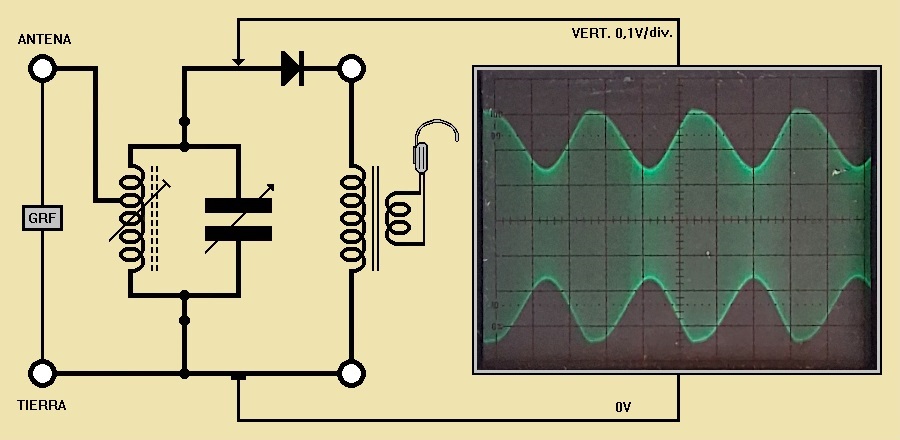

(3) Antena en la toma, Diodo en el extremo (elevación)
