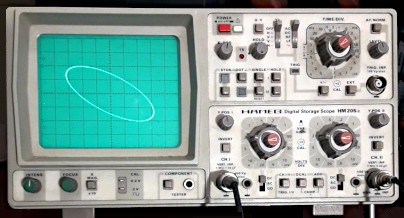

OSCILOSCOPIO HAMEG HM 205-2


HAMEG HM 205-2
Digital Storage Scope
FOTOS EXTERNAS
TESTER DE COMPONENTES
DESFASES



TESTER DE COMPONENTES
EJE X aprox. 2,7 V/div -- EJE Y aprox. 10 mA/div

CIRCUITO ABIERTO
CORTOCIRCUITO
R DE 270 OHMIOS

DIODO DE GERMANIO
DIODO DE SILICIO
DIODO LED ROJO


Desfases

De cuadrante primero a tercero (izda.), desfase = arco seno de (A/B)
De cuadrante segundo a cuarto (dcha.), desfase = 180 - arco seno de (A/B)
A distancia entre los punto de corte de la elipse con el eje Y
B distancia entre los puntos de máximo desplazamiento vertical

Desfase = arc sen (3/4) = 49
Desfase = 180 - arc sen (3/4) = 131
