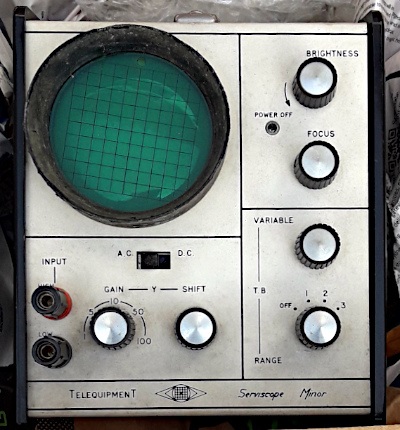

OSCILOSCOPIO TELEQUIPMENT
Serviscope Minor

Recibido: Febrero de 2023
Fabricación: hacia 1965

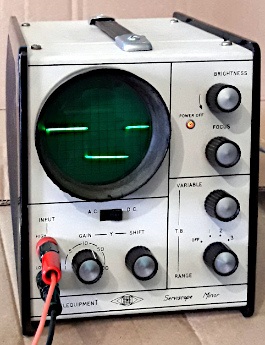

Prueba inicial

Señal senoidal de 100Hz

Señal cuadrada de 10Hz ---- Señal cuadrada de 100Hz


Señal cuadrada de 1KHz ---- Señal cuadrada de 10KHz


Muestras de figuras de Lissajous

Figura de Lissajous (a)
Frecuencia en la Entrada X doble de la frecuencia en la Entrada Y
Entrada X : Tektronix FG502
Entrada Y : bwid 603-B

Figura de Lissajous (b)
Frecuencia vertical triple que la horizontal

Válvulas
Arriba: Sección Horizontal: 6BW7, EB91, ECC81
Centro: TRC DG7-31/01
Abajo: Rectificadora: EZ80 y Sección Vertical: 6BW7, 6BW7

Tensión de Alimentación
El transformador de alimentación montado en este equipo tiene
un devanado primario con 0 y tres tomas. Según el conexionado del
conductor rojo podemos adaptarlo para ser alimentado a:
210VAC, 230VAC, 250VAC (caso presente).
