ALGUNAS PRÁCTICAS DEL CURSO DE RADIO DE ESCUELA RADIO MAYMÓ

RECEPTOR 3 LÁMPARAS CORRIENTE ALTERNA (40-50)

PRÁCTICA 20

Receptor de 3 lámparas AC - Versión con auricular

Etapa amplificadora de BF, acoplada a transformador, añadida al receptor de la Práctica 19

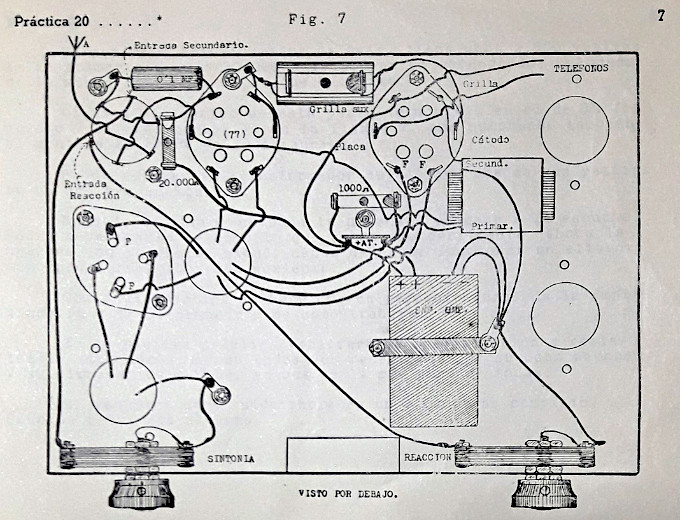

Dibujo del montaje, Práctica 20, pág. 7
NOTA: En este esquema práctico la conexión del primario del transformador
interetapa de BF está conectado directamente a la salida de la rectificación
(entrada del filtro de alimentación), mientras que en el esquema teórico lo está
a la salida del filtro (línea +AT), esta disposición es la adoptada en el montaje.

Esquema completo
Se utiliza para el acoplamiento entre la detectora y la amplificadora de BF el transformador bobinado
en las prácticas 4 y 5, se usan los devanados primario (1800 vueltas) y secundario de AT (3000 vueltas).

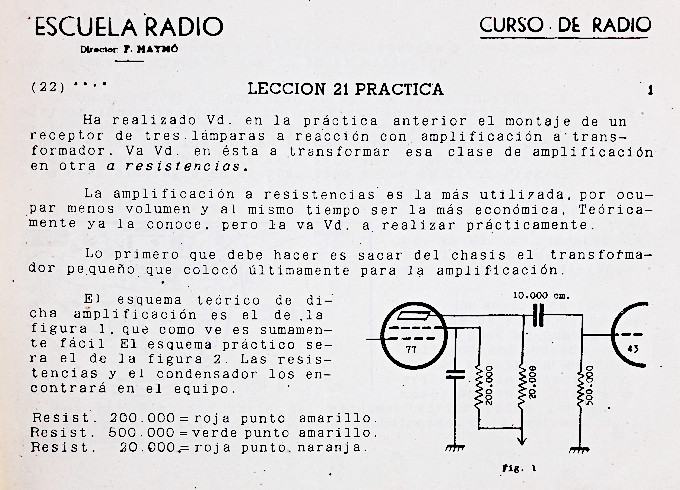

PRÁCTICA 21

Receptor de 3 lámparas AC - Acoplamiento de BF mediante R-C-R

Amplificación gramofónica - Pick-up
