MURPHY A362

HOMEPAGE

Recibido (Octubre 2021)

VÁLVULAS
UCC85 DOBLE TRIODO MÓDULO FM Noval Vfil = 26V Ifil = 0,1A	10C1 TRIODO-HEXODO OSCIL.-MEZCLAD. Rimlock Vfil = 28V Ifil = 0,1A	10F9 PENTODO AMPLIF. DE FI Rimlock Vfil = 13V Ifil = 0,1A	EABC80 DIO.2xDIO.-TRIODO DEMOD.-PREAMP. BF Noval Vfil = 6,3V Ifil = 0,48A	10P14 PENTODO AMPLIF. DE POT. Octal Vfil = 40V Ifil = 0,1A	U404 DIODO RECTIFICADORA Rimlock Vfil = 40V Ifil = 0,1A

Cambio de tensión

200 a 210 || 220 a 230 || 240 a 250

Baja frecuencia y rectificación

EABC80 || 10P14 || U404

Rectificación, filtrado y circuito de filamentos

(ATENCIÓN: Chasis conectado a red)

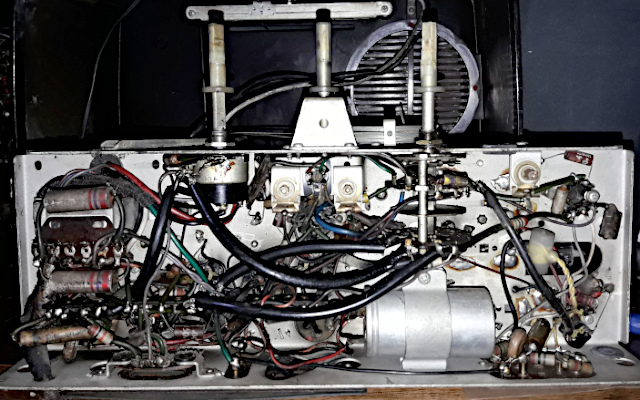

Primeras pruebas

Después de comprobar que no existen cortocircuitos en la alimentación,
conectamos a red y encontramos buena amplificación en baja frecuencia; pero, una
recepción muy débil en todas las bandas. Apenas se reciben emisoras y las pocas
captadas lo son con un nivel de audición muy bajo.

En el lugar de la válvula 10C1 se encuentra una UCH42 con un aspecto sospechoso.
Aunque ambas válvulas tienen la misma disposición de patillas, la V de filamento es
distinta de una a otra. De todos modos, a falta de una 10C1, montamos provisionalmente
una UCH42 en buen estado y la recepción parece ya normal, con sintonización de un
buen número de emisoras y con un nivel en altavoz adecuado.

Válvula UCH42 ocupando, inadecuadamente, el lugar de la 10C1.

Aunque la diferencia entre filamentos de una y otra válvula es muy grande:
(10C1 : Vfil=28V, Ifil=0,1A ; UCH42 : Vfil=14V, Ifil=0,1A),
en la práctica, sin que pueda ser muy recomendable, la diferencia resultante en la
serie de filamentos no es tan grande (subida aproximada de un 10% en Vfil, Ifil
en cada válvula para una misma tensión de red).
La válvula EABC80 no resulta afectada, ya que se alimenta fuera de la serie
desde una toma específica de 6,3V del autotransformador de alimentación.

Sintonizando

Radio 5 - Asturias
531 KHz equivalentes a 565 metros de longitud de onda
2 de Noviembre de 2021
