OPTIMUS IGUELDO


(Falta el rótulo "optimus" en el frontal)

VÁLVULAS
UCH81
TRIODO-HEPTODO
OSCIL.-MEZCL.
UCH81
Noval
Vfil=19V
Ifil=0,1A
UF89
PENTODO
AMPLIF. FI
UF89
Noval
Vfil=12,6V
Ifil=0,1A
UBC41
2xDIODO-TRIODO
DET.-PREAMP.BF
UBC41
Rimlock
Vfil=14V
Ifil=0,1A
UL84
PENTODO
AMPLIF. FINAL BF
UL84
Noval
Vfil=45V
Ifil=0,1A
UY85
DIODO
RECTIFICADORA
UY85
Noval
Vfil=38V
Ifil=0,1A

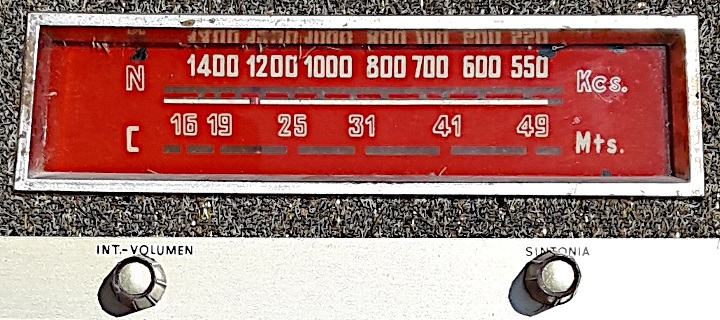

MANDOS FRONTALES:
(izda a dcha) Interruptor/Volumen ; Sintonía.

MANDO POSTERIOR:
Cambio de banda (Corta - Normal).

CONECTORES POSTERIORES:
Antena ; Cable de red.

BANDAS:
CORTA - NORMAL

ALIMENTACIÓN:


DIMENSIONES:
