PHILIPS
Type 2511 - No. 81516
TETRODO AMPLIFIC.RF  Europeo Vfil=4V Ifil=1A | TETRODO AMPLIFIC.RF Europeo Vfil=4V Ifil=1A | TRIODO DETECTORA  Europeo Vfil=4V Ifil=1A | PENTODO AMPLIFIC.BF  Europeo Vfil=4V Ifil=0,25A | DIODO BIPLACA RECTIFICADORA  Europeo Vfil=4V Ifil=1A |
Identificación
Vistas de las conexiones y mandos laterales
Foto Izda.: G : Entrada de Gramófono; L2 (Altavoz Baja Z); L1 (Altavoz Alta Z); Control de Volumen (En Modo Radio)
Foto Dcha.: Mando de Sintonía; 1 - 2 : Conectores para Antena de Cuadro; Conector para Antena Exterior
Indicador de sintonía y palanca de encendido y selección
Retirada de la tapa-marco superior
Tornillos precintados en la parte superior trasera

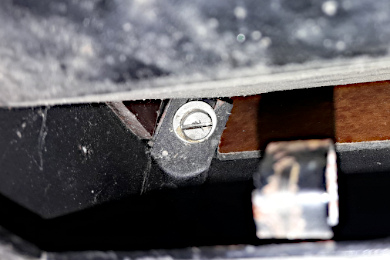

Tornillos en la parte superior delantera
Retirada "a rosca" de la palanca de encendido y de las tuercas del apoyo de la tapa
Abriendo... después de... 90 años ?
Primeras pruebas
Retiramos todas las válvulas y realizamos una primera inspección visual.
Una vez verificado que no existen cortocircuitos, comprobamos el funcionamiento
del transformador de alimentación en vacío, conectado a una red de 230VAC.
Las tensiones en los secundarios son correctas y no hay problemas de calentamiento.
Primeras pruebas - Alimentación y Amplificación de BF
Se ha retirado la tapa de protección para dejar al descubierto los bornes de interconexión
entre el chasis de alimentación y salida de audio y el chasis con el resto de circuitería.
NOTA: Estamos con un equipo de número de serie superior al 60.000, en versiones
anteriores cambian, entre otras cosas, algunos de los terminales de interconexión.
Terminales de interconexión en este equipo (No. 81516)

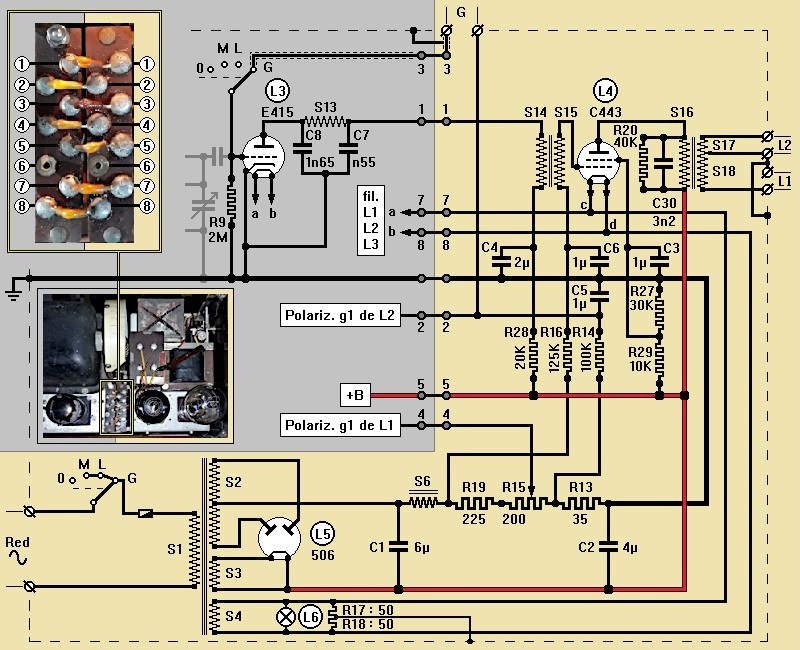

Esquema de la Alimentación y BF en modo Gramófono, (s.e.u o.):
Puesta en marcha de la Fuente de Alimentación y Amplificación de BF en modo Gramófono
NOTA: Al no disponer de todas las válvulas que se empleaban originalmente, se han sustituido
la Rectificadora y el Triodo Detector/Preamplificador de BF por otros tipos funcionalmente equivalentes.
Conectamos un altavoz de Baja Z en la toma L2, evitando siempre el funcionamiento en vacío del transformador
de salida de Audio. Caso de utilizar un Altavoz de Alta Z ó o un Altavoz con transformador adaptador de
Impedancia para salidas de Válvula (típico de radio de época), se conectaría en la toma L1.
Una vez conectado a la red de AC adecuada, al medir la VDC en el punto 5 de interconexión entre chasis (+B)

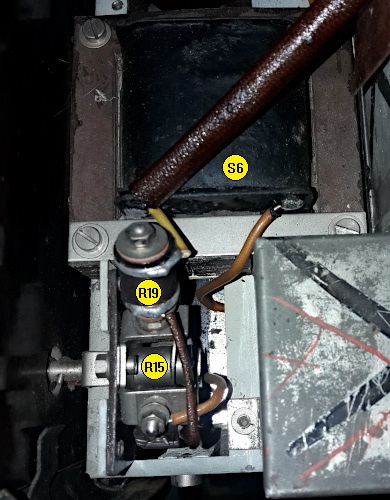

respecto a masa encontramos un valor muy bajo. Revisados los componentes de la etapa se observa que el hilo
del potenciómetro bobinado R15 está roto, impidiendo el cierre a masa de la rectificación a través de S6 y del
sistema de polarización de rejas g1 de las válvulas, formado por R19, el propio R15 (polarización variable
de la reja de control (g1) de L1 para el control de volumen en modo radio) y R13.
Para una puesta en marcha provisional, conectamos entre extremos del potenciómetro R15 una Resistencia
de su mismo valor ( 200 ohmios ) y de una cierta potencia ( 4 ó 5 W). El potenciómetro R15 modifica, en
esta variante del receptor, la polarización de la reja de control de la primera válvula de RF, actuando como
control de Volumen en el modo radio (Onda Media y Onda Larga) y no en el modo Gramófono ( G ).
Comprobamos que la tensión +B ( punto 5 de interconexión ) y la V en el Primario del transformador
de acoplo de BF ( punto 1 de interconexión ) tienen ahora unos valores aceptables respecto a chasis:
270 VDC en el punto 5, 160 VDC en el punto 1.
Pruebas de funcionamiento en modo Gramófono
Aplicamos la entrada de audio (en este caso un Generador de Baja Frecuencia) a través de un
transformador de acoplo de relación 1:1, de este modo hacemos llegar la polarización negativa a
la reja g1 de L3 y permitimos que puedan estar unidas las masas del generador y del osciloscopio.
GV en el transformador de acoplamiento interetapa de BF
Esquema general, (s.e.u o.):
Puesta en marcha del receptor completo
Al no disponer de las válvulas tetrodo originales (E442) hemos empleado válvulas
pentodo con la reja supresora unida internamente al cátodo, resto de conexiones coincidentes
y características compatibles, tales como la RENS1294, RS4347 y otras, consiguiendo unos
buenos resultados de funcionamiento tanto en Onda Media como en Onda Larga. Para probar
con algunas es necesario retirar la carcasa inferior de apantallamiento para poder insertarlas.
Bloque conteniendo los Condensadores de RFS, se ve sellado el acceso a los condensadores de ajuste.
Detección por reja, para RF modulada en AM aplicada en Antena desde un Generador
Escala de sintonía en la banda de Onda Media

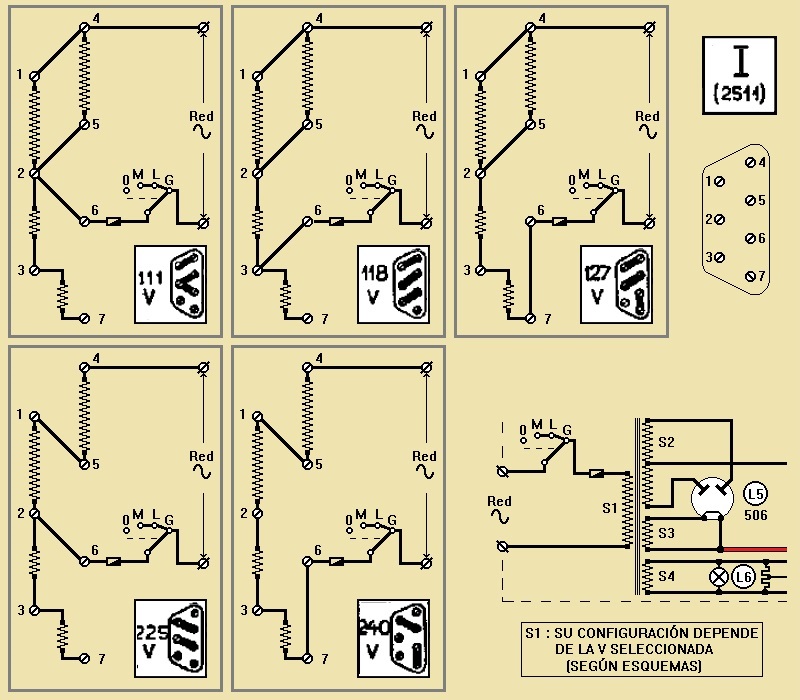

Cambio de tensión de alimentación (s.e.u o.)
ATENCIÓN : Válido para la versión considerada aquí, es distinto para otras versiones.
Conexionado de las distintas secciones del primario para cada V de red seleccionada:
