PHILIPS 2514

HOMEPAGE

PHILIPS ALTAVOZ HEPTAGONAL TIPO 2016(?) PHILIPS RECEPTOR DE 4 VÁLVULAS TIPO 2514

VÁLVULAS
E442-4pin TETRODO AMPLIFIC. RF Europeo	E415-4pin TRIODO DETECTORA Europeo	B443-4pin PENTODO AMPL.FINAL BF Europeo	2506 DIODO BIPLACA RECTIFICADORA Europeo

PLACA DE IDENTIFICACIÓN BANDAS 1 - 1000/2000 2 - 300/600 3 - 200/400 MANDOS (izda.) Sintonía P, Volumen; (front.) Cambio de banda; (dcha.) Sintonía S, Reacción CONEXIONES LATERALES (izda.) conector Antena 1-2-3, cables de Red y Tierra; (dcha.) conector Altavoz exterior ALIMENTACIÓN 118 VAC DIMENSIONES (anch., alt., prof.) 40x20x13,5 cm. AÑO 1928

Lateral izdo.: Conexiones de antena (3, 2, 1), Cable de red, Volumen, Sintonía 1
Lateral dcho.: Control de reacción, Sintonía 2, Conector de Altavoz de Alta Z


Fuente de Alimentación (s.e.u o.)
En la documentación de la época se encuentran dos versiones:
sin R10) Sin más polarización de g1 de L2 que la dada desde R6 y C4 (en modo Gramófono).

con R10) Con el añadido de R10 y C1 para la polarización de g1 de L2

Dispositivo de seguridad
Al quitar la tapa interior, que deja las válvulas a la vista, queda abierto el circuito del Primario
del transformador de red, al retirarse la pletina que cierra el interruptor de seguridad (INT. SEG.).

Válvula rectificadora 2506
(L4 en el esquema, versiones posteriores usaron la 506K)


Pruebas de funcionamiento

PELIGRO: FUGAS Y RECALENTAMIENTO EN EL BLOQUE
DE CONDENSADORES DE FILTRO DE AT
Aunque no existían fugas detectables estáticamente en los condensadores de filtro,
sí aparecieron fugas notables tras un corto espacio de funcionamiento "poco" vigilado.
Foto izda.: Antes de conectar a la red. Foto dcha.: Después de un breve funcionamiento.


Esquema y Conexiones para GramóFono (s.e.u o.)

Con el método de polarización que no usa R10-C1.

El equipo presente utiliza el método de polarización con R10 y C1 para g1 de L2.

Formas de onda, respecto a 0V, en la Preamplificación de Baja Frecuencia
Con señal senoidal de 400Hz aplicada en la entrada G.
Osciloscopio HAMEG HM203-4; Entrada Vertical en AC.
De 0,5Vpp a 4,8Vpp : GV en la válvula preamplificadora L2 (E415).
De 4,8Vpp a 12Vpp : GV en el transformador de acoplamiento (S11:S12).

Formas de onda en el Altavoz, sin corrección de tono y con Condensador corrector
Señal de audio aplicada en la entrada G. Altavoz de alta Z en la salida.
Osciloscopio HAMEG HM205-2; Vertical AC 10V/div.; Base de Tiempos 2ms/div.

El Condensador de 10nF reduce el excesivo nivel de agudos que aparece sin su efecto corrector.
En su época, Philips suministraba con este fin el accesorio Toonzeef 4004.

Esquema general (s.e.u o.)
(Versión con R10 y C1)

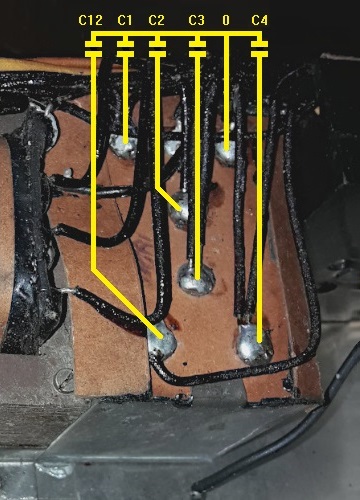

Bloques de Condensadores


Fecha sellada (1929) en el bloque de Condensadores C1, C2, C3, C4, C12
