OSCILOSCOPIO PHILIPS PM 3231


PHILIPS PM3231
0- 15 MHz
FOTOS EXTERIOR
FOTOS INTERIOR
ILUMINACIÓN DE LA RETÍCULA
REPARACIÓN (1)



Vistas laterales

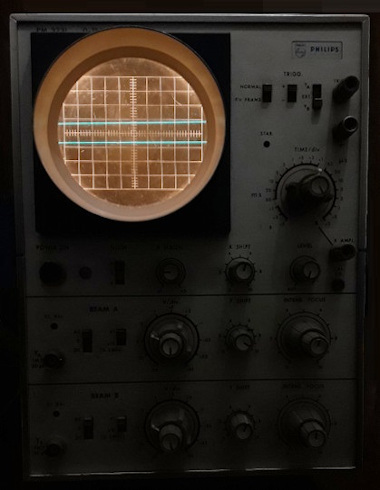

Niveles de iluminación de la retícula:

ILLUM. 0
ILLUM. 1
ILLUM. 2


Reparación (1)

Defecto:
Excesivo brillo del haz de la sección BEAM A.
El control de Intensidad correspondiente no regula.
El control de Foco de dicha sección actúa,
aunque no llega a conseguir un enfoque correcto.

Consideraciones:
A la vista del esquema, podemos pensar que existe una VG1 (p. 4 del TRC)
demasiado próxima a la VK (p. 3 del TRC). Esto es, que la reja de control
del haz A no llega a tener el suficiente valor negativo frente al cátodo para
limitar la corriente de dicho haz a unos valores de intensidad adecuada.

Dado que el mando de enfoque tiene cierto efecto, se puede deducir que el
problema se encuentra en la parte izquierda del divisor de tensión,
correspondiente a los elementos R402, R405, R403 y R9.

Comprobaciones:
Una simple inspección visual nos permite ver que tanto a R402 como a R403
les falta el resorte de presión central, que debería contactar con la pista resistente.
Dentro del propio osciloscopio, podemos ver suelto uno de dichos resortes.

Reparación provisional:
Como solución de emergencia, hasta disponer de los repuestos adecuados,
soldamos una resistencia de 470 K en cada uno de los potenciómetros,
equivalente al ajuste de dichos elementos en su zona media.

Comprobamos que los mandos de intensidad y foco
de cada haz regulan de modo aceptable.
