PHILIPS INDUSTRIA ARGENTINA AL4112H

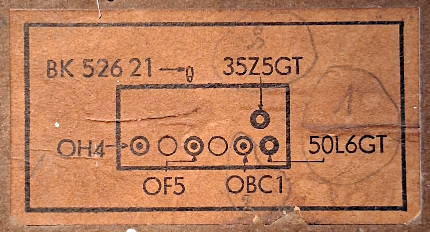

VÁLVULAS
OH4
HEPTODO
OSCIL.-MEZCL.

OH4
Octal
Vfil=12,6V
Ifil=0,15A
OF5
PENTODO
AMPLIFICAD.
OF5
Octal
Vfil=12,6V
Ifil=0,15A
OBC1
2xDIODO-TRIODO
DET.-AMPLIF. BF

OBC1
Octal

Vfil=12,6V
Ifil=0,15A
50L6GT
HACES DIRIG.
AMPL.FINAL BF
50L6GT
Octal
Vfil=50V
Ifil=0,15A
35Z5GT
DIODO
RECTIFICADORA
35Z5GT
Octal
Vfil=35V
Ifil=0,15A
PLACA DE IDENTIFICACIÓN

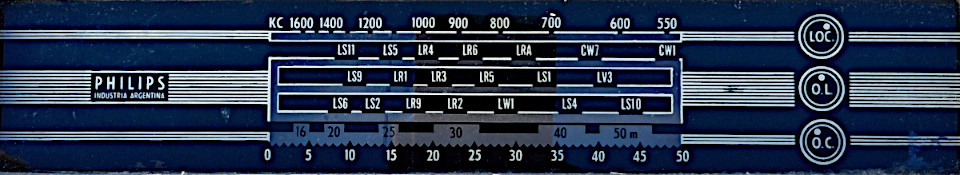

BANDAS
LOC. [Onda media]
O.L. [Onda larga]
O.C. [Onda corta]
MANDOS LATERALES
(izda.) Volumen/Interruptor
(dcha.) Sintonía. Cambio de banda
MANDO POSTERIOR
Conmutador deslizante de cambio de tono
CONECTOR POSTERIOR
(izda.) Antena
ALIMENTACIÓN
Universal
DIMENSIONES
(anch., alt., prof.) 34x24x15 cm.

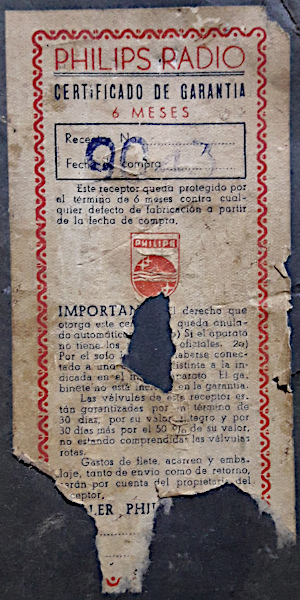

Certificado de garantía, pegado en la tapa inferior del aparato.


PHILIPS RADIO


CERTIFICADO DE GARANTÍA
6 MESES
Receptor N 9043
Fecha de compra ....
Este receptor queda protegido por
el término de 6 meses contra cual-
quier defecto de fabricación a partir
de la fecha de compra.
[logo PHILIPS]
IMPORTANTE: El derecho que
otorga este certificado queda anula-
do automáticamente 1) Si el aparato
no tiene los precintos oficiales. 2)
Por el solo hecho de haberlo conec-
tado a una corriente distinta a la in-
dicada en el mismo aparato. El ga-
binete no está incluido en la garantía.
Las válvulas de este receptor es-
tán garantizadas por un término de
30 días, por su valor íntegro y por
30 días más por el 50% de su valor,
no estando comprendidas las válvulas
rotas.
Gastos de flete, acarreo y emba-
laje, tanto de envío como de retorno,
serán por cuenta del propietario del
receptor.
TALLER PHILIPS SERVICE
...............
...............

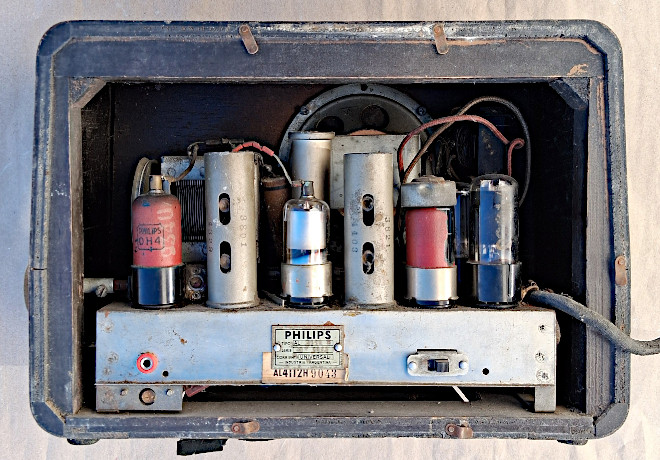

A efectos de la garantía, el número de receptor aparece también en las válvulas;
si bien, en este caso, encontramos que ya no son las originales, pues las montadas
en nuestra radio tienen números no coincidentes con el del receptor.
La válvula OH4, como ejemplo, lleva sellado el número 9340.

En la válvula OBC1 falta el recubrimiento en la zona en la que, posiblemente, llevaba el número.
