Radio Transistores


PHILCO T45-124


Recién recibido
Octubre de 2022
Procedencia: Maywood, New Jersey, Estados Unidos





Interior de la tapa trasera - Identificación


Semiconductores:
T-1502 -- Conversor
T-1503 -- Amplificador de FI (1)
T-1504 -- Amplificador de FI (2) + Preamplificador de BF (Montaje Reflex)
1N60A -- Diodo Detector
T-1505 -- Amplificador de salida de BF

Esquema general (s.e.u o.)

Etapa Reflex (s.e.u o.)
El transistor T-1504 actúa como Amplificador de FI y como Preamplificador de BF.
A su base la seņal de FI llega desde el transformador TFI-2. A la salida de T-1504
la FI se aplica mediante TFI-3, sintonizado a esa frecuencia, al diodo detector 1N60A.
La BF demodulada se lleva desde el potenciómetro de volumen, vía C7 - R6, a la base
del mismo transistor, que ahora actúa como preamplificador de baja frecuencia. La BF
amplificada por el transistor reflex atraviesa sin dificultad el primario de TFI-3 (de
impedancia despreciable para BF) y mediante C9 se lleva al amplificador final de BF
T-1505, cuya salida ataca al altavoz mediante el transformador de acoplamiento T2.


Observaciones iniciales
En la hembrilla para auricular falta la resistencia R17, de 22 ohmios, que quedaría
conectada, como carga adicional, en el momento de insertar el jack del auricular. Se
ha modificado el cableado para que el altavoz quede conectado de modo permanente.

Puesta en marcha
Alimentado con los 6 Voltios nominales, no tenemos recepción ni amplificación
de baja frecuencia desde el potenciómetro de volumen. Midiendo tensiones encontramos
prácticamente 0V en extremos del condensador de 100µF situado en la línea de
alimentación de los transistores T-1502, T-1503 y T-1504. Buscando el cortocircuito
que pueda ser responsable de esta falta de tensión, encontramos cortocircuito
colector-emisor en el transistor T-1503. Sustituido este transistor de Germanio
por otro equivalente, seguimos sin conseguir escucha en el altavoz. El rastreo de
señal mediante un osciloscopio lleva a concluir que los condensadores
electrolíticos del receptor tienen una gran pérdida de capacidad. Una vez
colocados condensadores electrolíticos nuevos se tiene una recepción muy
correcta para un aparato de tan solo cuatro transistores, gracias al montaje reflex
que hace que T-1504 actúe como Amplificador de FI y Preamplificador de BF.

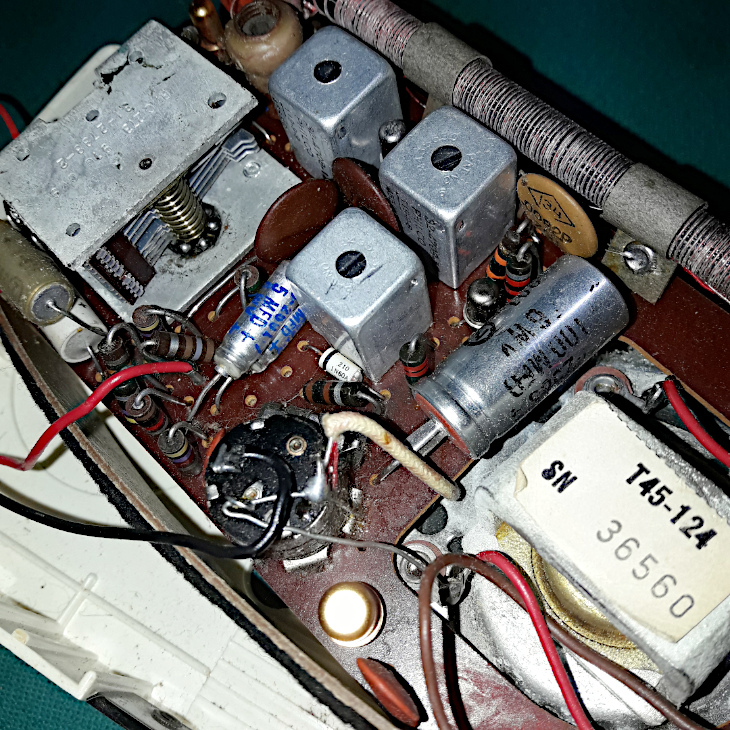

Transistor T1503 sustituido por tener cortocircuito colector-emisor

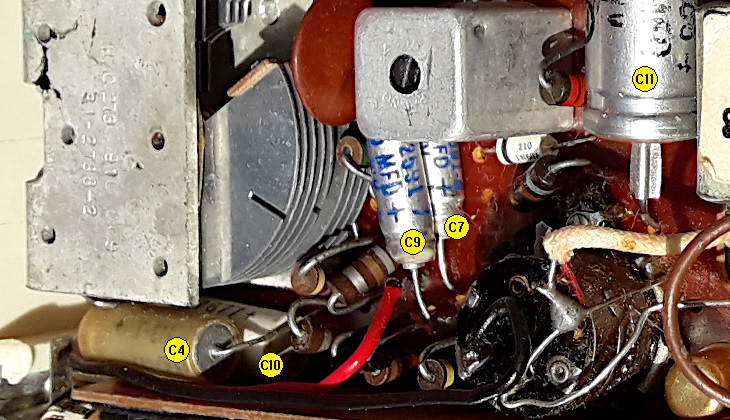

Condensadores electrolíticos con pérdida de capacidad
