PHILCO T4-124

Recién recibido
Noviembre de 2022
Procedencia: Salinas, California, Estados Unidos

Los cuatro transistores de germanio

Transistor 2N252, oscilador-mezclador - Bobina Osciladora - Transformador de FI-1

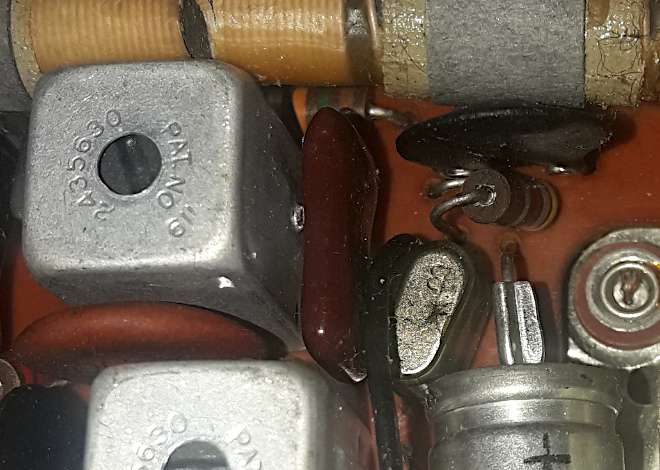

Transformador de FI-1 - Transistor 2N253, amplificador de FI - Transformador de FI-2

Transformador de FI-2 - Transistor amplificador FI + preamplificador de BF (reflex)

Transistor 2N185, amplificador final de BF -- Transformador de acoplo al altavoz

Primeras pruebas
En la puesta en marcha inicial, sin realizar reparaciones, se sintonizan emisoras
pero con poca sensibilidad y mala relación señal/ruido. Una simple observación
permite apreciar la rotura de la antena de ferrita, en detalle en la foto siguiente:
