PIFCO ALL-IN-ONE RECIBIDO PRIMERA REVISIÓN VISTAS GENERALES INSTRUMENTO DE MEDIDA INTERIOR Y ESQUEMA CONTINUIDAD DE FILAMENTOS ESCALA DE 8 V MEDIDA DE IDC

Recién recibido (Septiembre-2021)

Primera revisión

Vistas generales

Instrumento de medida
Este aparato usa un instrumento de medida, para DC, de hierro móvil y
bobina fija, de 200 ohmios de Resistencia interna y 40 mA de fondo de escala.

Aguja en reposo (IDC = 0 mA)

Aguja desplazada aprox. 2/3 de escala (IDC = 24 mA)

Interior y Esquema

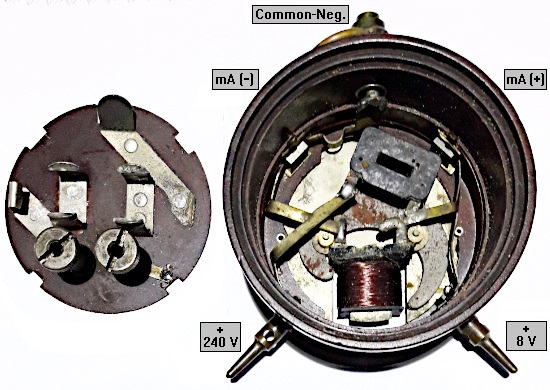

Accedemos al interior quitando la tapa posterior interna
desdoblando las cuatro lengüetas (desoldando una de ellas):

Pruebas de continuidad de filamentos

Escala de 8 V
La Resistencia interna del aparato en esta escala es de 200 Ohmios.
Para una V aplicada de 4,84 V, la lectura en el voltímetro es de 5 V
(escala de color naranja, LOW TENSION):

Medida de IDC

Influencia del aparato de medida sobre el circuito.
La Resistencia interna del medidor en la escala de 40 mA es de 200 Ohmios.

Caso de pequeña influencia.
Medimos la Intensidad de corriente a través de una R de 5K6
para una V aplicada de 90 V:

Caso de gran influencia.
Medimos la Intensidad de corriente a través de una R de 120 Ohmios
para una V aplicada de 5 V:
