ALGUNAS PRÁCTICAS DEL CURSO DE RADIO DE ESCUELA RADIO MAYMÓ

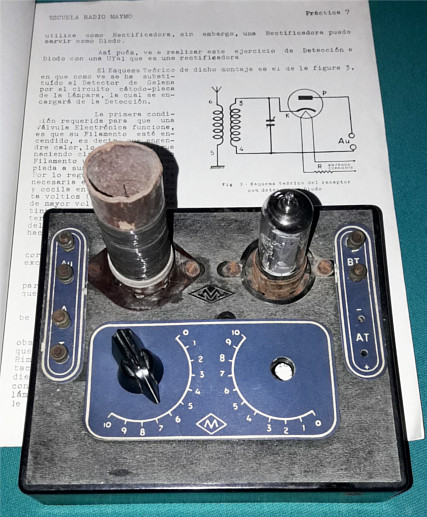

RECEPTOR DE UNA LÁMPARA DIODO, AÑOS 50-60 (?)

PRÁCTICA Nš 7

Antena-Tierra: Entrada modulada en AM.

Auriculares: Salida detectada con valor medio negativo.

Modificaciones/pruebas

Esquema de partida (apartado anterior)

Modificación (1)

Cambio de devanado primario
(Mejores resultados con la instalación de Antena Tierra disponible)

Modificación (2)
Pruebas con GRF con modulación AM

Condensador de filtrado de RF en la salida
(Arriba: Salida sin C, con restos de RF)
(Abajo: Salida con C de 5nF, sin restos de RF)

Modificación (3)
Pruebas con emisora de AM sintonizada

Detección entrada por cátodo vs Detección entrada por ánodo
(Entrada por cátodo: nivel de salida DC negativo)
(entrada por ánodo: nivel de salida DC positivo)

Modificación (4)
Pruebas de alimentación de filamento

Los valores nominales para la válvula UY41 son:
Vfil = 31V; Ifil = 0,1A
En las pruebas realizadas se encuentra que con
esos valores nominales aparece en la salida un elevado
valor medio negativo y disminuye el nivel de audio.
El mayor nivel de audio, en nuestro caso,
se consigue con una Vfil de unos 20V.
