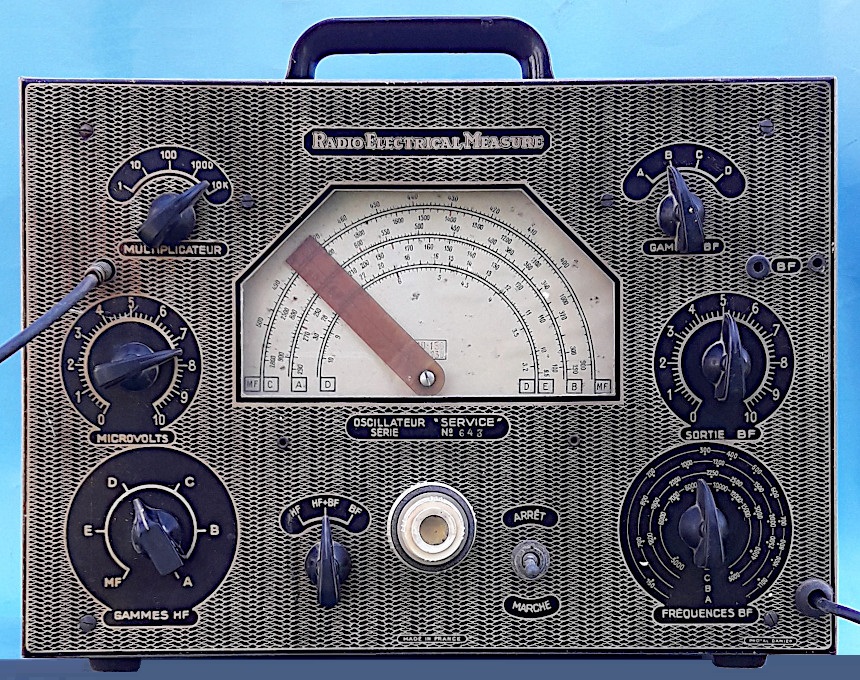

(Fabricado en los años 40)
Válvulas
TRIODO, USADA COMO DIODO RECTIFICADORA ![]() Octal | PENTODO, OSCILADORA DE ALTA FRECUENCIA ![]() Transcontinental | TRIODO, OSCILADORA DE BF PENTODO, AMPLIF.-MODULADORA ![]() Americano |
Primera inspección visual interna
(Condensadores deteriorados)
(izda.) Condensador en la entrada de red
(dcha.) Condensador de filtro de AT

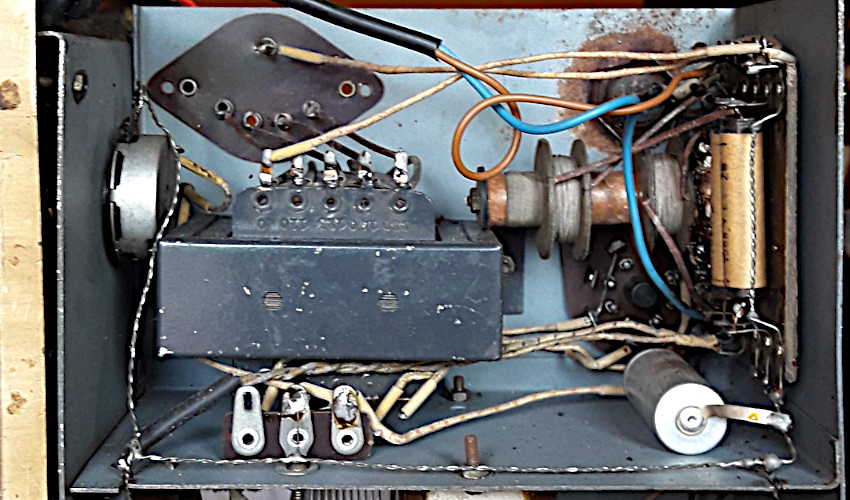

Vista parcial inferior del chasis
Zona de válvula rectificadora, 6C5
(Cable de red no original)

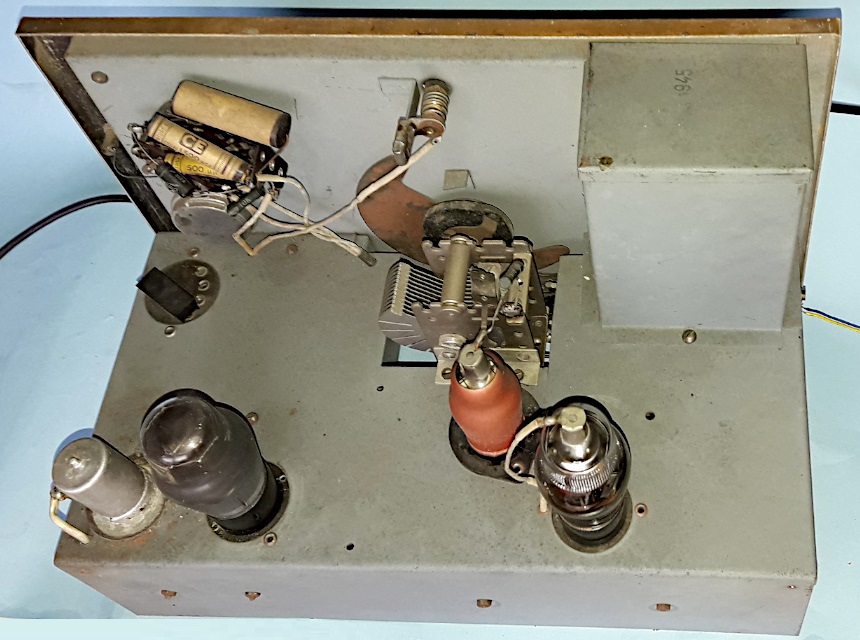

Vista parcial superior del chasis

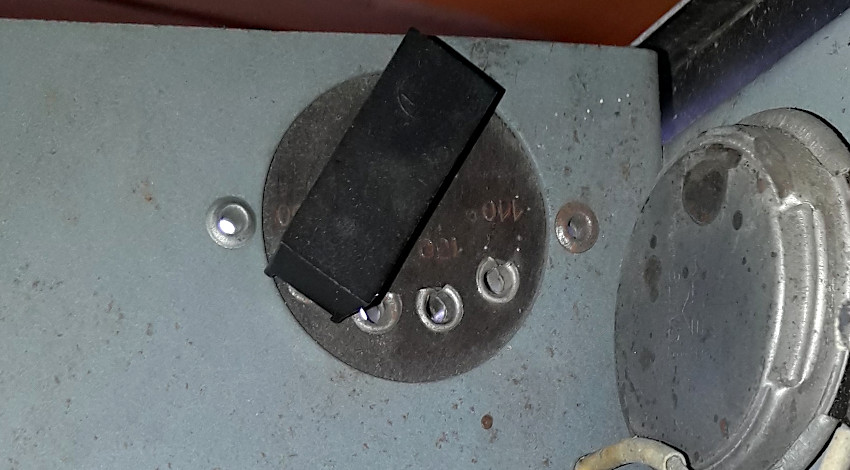

Cambio de tensión
250V - 220V - 130V - 110V

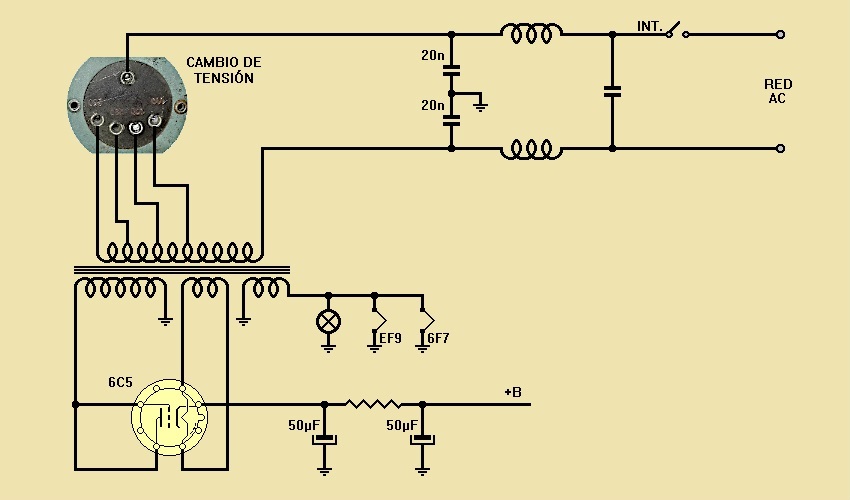

Esquema de la Fuente de Alimentación (s.e.u o.)
Vista parcial inferior del chasis
Zona de válvulas osciladoras, 6F7 y EF9
Placa-soporte con varios Condensadores y Resistencias
Primeras pruebas bajo mínimos
(Cambiados únicamente los condensadores claramente deteriorados)
Salida de BF visualizada en el Osciloscopio
Salida de RF
(Pruebas iniciales, formas de onda sin optimizar)
(Distorsión en la señal de RF)
(izda.) RF con modulación interior AM - Modo HF+BF
(dcha.) Radiofrecuencia no modulada - Modo HF
Salida de RF
(En una gama más elevada de RF)
(izda.) RF con modulación interior AM - Modo HF+BF
(dcha.) Radiofrecuencia no modulada - Modo HF
