SIEMENS Y15 W5 - 058

Recién recibido (Madrid, 24 de Octubre de 2021)

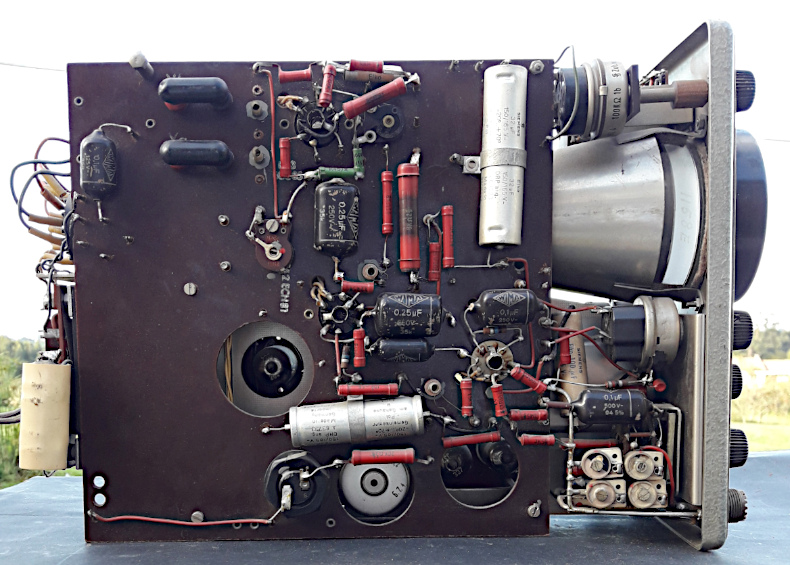

Válvulas

Sección Vertical (Y): Rö 1 (ECC85) - Rö 2 (ECH81) - Rö 3 (ECC85)
Sección Horizontal (X): Rö 6 (EF80) - Rö 5 (EC92) - Rö 4 (ECC85)
Tubo de Rayos Catódicos: Rö 7 (DG7-36)
Fuente de Alimentación: Rö 8 (EZ80)


Primeras pruebas
Después de reparada una simple soldadura desprendida en el interruptor
de encendido, aparece la traza en el osciloscopio y responde la entrada vertical.



Senoide de 100Hz


Base de Tiempos

BASE DE TIEMPOS - RANGOS
10 Hz a 80 Hz
80 Hz a 600 Hz
600 Hz a 5 KHz
5 KHz a 40 KHz
40 KHz a 300 KHz

Conmutador y condensadores de la etapa generadora del diente de sierra:



Diente de sierra
Oscilogramas en el cátodo de la válvula EC92 (pat. 7)

Siemens Y15 W5 con barrido libre, sin señal Y ni sincronismo

Siemens Y15 W5:
Rango 10Hz a 80Hz
Control fino: mínimo (izda.)
T del diente de sierra: 100ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 20ms/div.



Siemens Y15 W5:
Rango 10Hz a 80Hz
Control fino: máximo (dcha.)
T del diente de sierra: 25ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 20ms/div.



Siemens Y15 W5:
Rango 80Hz a 600Hz
Control fino: mínimo (izda.)
T del diente de sierra: 16ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 5ms/div.



Siemens Y15 W5:
Rango 80Hz a 600Hz
Control fino: máximo (dcha.)
T del diente de sierra: 4ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 5ms/div.



Siemens Y15 W5:
Rango 600Hz a 5KHz
Control fino: mínimo (izda.)
T del diente de sierra: 2ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 0,5ms/div.



Siemens Y15 W5:
Rango 600Hz a 5KHz
Control fino: máximo (dcha.)
T del diente de sierra: 0,5ms
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 0,5ms/div.



Siemens Y15 W5:
Rango 5KHz a 40KHz
Control fino: mínimo (izda.)
T del diente de sierra: 220µs
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 50µs/div.



Siemens Y15 W5:
Rango 5KHz a 40KHz
Control fino: máximo (dcha.)
T del diente de sierra: 55µs
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 50µs/div.



Siemens Y15 W5:
Rango 40KHz a 300KHz
Control fino: mínimo (izda.)
T del diente de sierra: 56us
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 20µs/div.



Siemens Y15 W5:
Rango 40KHz a 300KHz
Control fino: máximo (dcha.)
T del diente de sierra: 14us
Hameg 205-2:
Vertical DC, 20V/div.
Base de T. 20µs/div.




Sincronismo interior

Izda.: Y15 W9, Sync. int. - (descendente) || Dcha.: Y15 W5, Sync. int. + (ascendente)


Figuras de Lissajous

Relación de frecuencia fY a fX = 3 a 2, para dos distintas relaciones de fase.
Vertical : Y-Ampl.
Horizontal : X-Ampl.
