SOLARTRON SOLARSCOPE CD 1014.2

[HOMEPAGE]

OTRA VERSIÓN CD 1014

ESTA VERSIÓN CD 1014.2

SOLARSCOPE CD 1014.2 PRIMERAS PRUEBAS Y.UPPER / Y.LOWER SENOIDES (T, f) SEÑAL DE AUDIO CAL. OUT PANEL POSTERIOR CIRCUITERÍA INTERNA BASE DE TIEMPOS X-GAIN BRIGHT UP BI-STABLE ALIMENTACIONES POSITIVAS ALIMENTACIÓN HV FIGURAS DE LISSAJOUS AVERÍA (FOCUS) ZUMBIDO EN AUDIO

Primeras pruebas

Y. UPPER : Señal senoidal con barrido de frecuencia
Y. LOWER : Diente de sierra de barrido de frecuencia

Y. UPPER : Señal senoidal
Y. LOWER : Impulsos TTL

Señales senoidales: Disparo por y upper + (flanco ascendente) time/cm 1 ms time multiplier x1 x gain x1 Y UPPER: Senoide de 500 Hz Y LOWER: Senoide de 1 KHz

Señales senoidales: Disparo por y lower + (flanco ascendente) time/cm 1 ms time multiplier x1 x gain x1 Y UPPER: Senoide de 500 Hz Y LOWER: Senoide de 1 KHz

Señal de audio "acotada"

Señal de calibración

PANEL POSTERIOR

Cambio de tensión y fusible

Selector de V de alimentación

Conexionado para 220V+20V

Un ejemplo de conexionado con resta
(Secciones de 110V sumadas y tramo de 20V en oposición)

Ejemplo de conexionado para 120V
(Secciones de 110V en paralelo + tramo de 10V en serie)

Circuitería interna

Interior lateral izquierdo y lateral derecho con la posición de las válvulas. (V1, V2, V3 : ECC88). (V4 : CV2901=EF86). (V5, V6 : ECC88). (V7, V8, V9, V10, V11 : ECC88). (V12 : CV6004). (V13, V14 : ECC88). (V15 : CV6004). (V16 : XC12T). (V17 : CV2901=EF86). (V18 : ECC88). (V19 : Tubo de Rayos Catódicos).
lateral izquierdo	lateral derecho
lateral izquierdo	lateral izquierdo

Válvulas/Circuitos/Secciones:

V4	Preamplificador vertical Y. LOWER	Vertical Y. LOWER
V1A+V5A	Amplificador diferencial Y. LOWER
V5B	Seguidor catódico Y. LOWER
V6	Amplificador diferencial final Y. LOWER
V1B+V2A	Amplificador diferencial Y. UPPER	Vertical Y. UPPER
V2B	Seguidor catódico Y. UPPER
V3	Amplificador diferencial final Y. UPPER
V7+V8	Amplificador de disparo	TRIGGER
V9+V10+V11A	Diente de sierra, Base de Tiempos	HORIZONTAL
V13+V14	Amplificador cascodo final X
V11B	Regulador serie +145V	ALIMENTACIÓN
V17	Regulador de HT
V18	Control de brillo	CONTROL TRC
V12	V constante	DIENTE DE SIERRA
V15	V de referencia regulador +145V	ALIMENTACIÓN
V16	V de referencia regulador HV	ALIMENTACIÓN

Visualización del diente de sierra de la base de tiempos
(Izda.: Hameg HM 205-2, dcha.: Solarscope CD 1014.2)

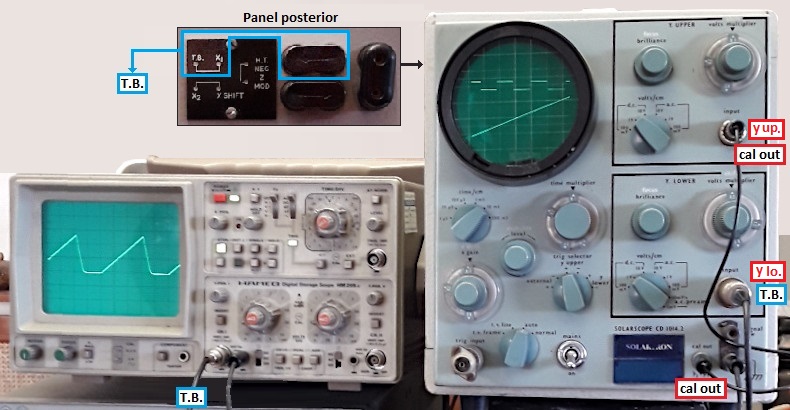

Barrido y presentación
Hameg HM 205-2, CH I: Diente de sierra de la Base de Tiempos del Solarscope.

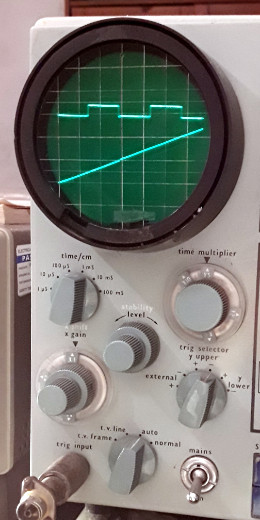

Solarscope CD 1014.2:
y upper : Señal de calibración del propio osciloscopio,
y lower : Diente de sierra de la Base de Tiempos del mismo aparato.

Oscilogramas en la base de tiempos

El estado de no conducción/conducción del doble triodo V10, controlado desde la etapa TRIGGER precedente, determina las zonas de subida y bajada+espera del diente de sierra de la base de tiempos. Cuando el triodo derecho (V10B) no conduce (por subida de nivel en su cátodo) se produce la subida del diente de sierra por la carga del condensador seleccionado mediante SW4/2F, al mismo tiempo desde el triodo izquierdo de V9 se envía a través de "TO BRIGHT UP" orden de presentación de haz al circuito de control de brillo del TRC. Al entrar en conducción V10B (al dejar de ser tan negativa su V reja-cátodo) se produce la rápida descarga del condensador de la base de tiempos, caída del diente de sierra. Tras ese flanco de bajada sigue un tiempo de espera hasta un nuevo disparo de la base de tiempos. El condensador seleccionado mediante SW4/2R establece un retardo para evitar disparos anticipados indeseados. Durante el tramo descarga+espera se envía desde "TO BRIGHT UP" orden de borrado del haz.

El mando x-gain, actuando sobre la ganancia del amplificador final horizontal, expande el tamaño de la imagen desde el centro hacia los laterales.
x-gain x1	x-gain x2	x-gain x5

Control de brillo La alimentación de HT se obtiene a partir de un multiplicador de tensión y una etapa de regulación que la estabiliza en -1100V. La V en los cátodos del TRC de doble haz puede variar entre un valor ligeramente más negativo que esos -1100V (cuando el triodo derecho de V18 no conduce) y un valor varias decenas de voltios más negativo (cuando el triodo derecho de V18 conduce). Las rejas de control de la intensidad de los haces del TRC se llevan a un valor más negativo que los cátodos a partir de la V en extremos de C67 (negativa su armadura inferior respecto a la superior). Situados los controles BRILLIANCE en una posición que proporcionen una V negativa en las rejas respecto a los cátodos tal que el brillo sea normal, el estado del biestable BRIGHT UP va a cortar los haces en los momentos decididos desde la base de tiempos del modo siguiente: Borrado) con el flanco ascendente en p.6 de V9, el impulso positivo aplicado a p.2 de V18 lleva a su triodo izquierdo a conducción y el triodo derecho pasa al corte, la V en los cátodos del TRC se aproxima a los -1100V dejando una V reja-cátodo tan negativa para cada haz tal que se borra la presentación de imagen (tramos de retorno de barrido y de espera del siguiente disparo de la base de tiempos). Visualización) con el flanco descendente en p.6 de V9, el impulso negativo aplicado a p.2 de V18 lleva a su triodo izquierdo al corte y el triodo derecho pasa a conducción, la V en los cátodos del TRC se desplaza hacia un valor más negativo que el anterior, acercándose más a las rejas, disminuyendo pues la V negativa reja-cátodo y permitiendo la existencia del brillo normal que hayamos establecido mediante los mandos BRILLIANCE (tramos de rampa ascendente del diente de sierra para el barrido izquierda a derecha en la pantalla).

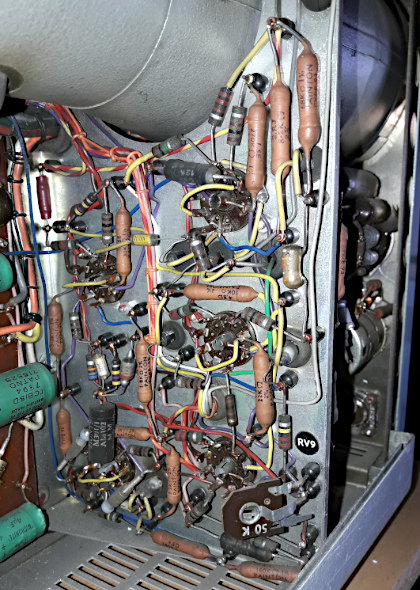

Alimentaciones positivas

Localización de puntos de medida (HT-VE es el punto de referencia: 0V, negativo de C50)

Valores según el manual y valores medidos

Alimentación negativa de HT
[Figuras y valores salvo error u omisión]
Multiplicador de HT para -1100V (abajo)
y negativo adicional para rejas del TRC (arriba derecha)
(ATENCIÓN: Peligro H.V. en toda la zona analizada)

Identificación de algunos componentes
sobre el esquema

Multiplicador de tensión y V adicional de rejas

Carga de los condensadores del multiplicador
Suponemos condiciones ideales: rizado nulo en los condensadores
y caída de tensión directa en los diodos = 0V

Carga de los condensadores : C59, C63.

Carga de los condensadores : C58, C62.

Carga de los condensadores : C57, C61.

Carga de los condensadores : C56, C60.

Valores medidos (arriba, fondo fris) frente a valores idealizados (abajo, fondo blanco):

Alimentaciones negativas de H.V. según el Manual y medidas en el equipo:
(ATENCIÓN: Peligro H.V.)

Figuras de Lissajous

En el panel trasero desconectamos el puente que une T.B. con X1. Entre X1 y masa conectamos un Generador de Funciones senoidal con posibilidad de regulación de OFFSET para poder centrar la imagen con ese desplazamiento de continua y con el mando x-shift, que actúa sobre X2. Mediante otro generador aplicamos otra señal senoidal a la entrada Y. LOWER (izda.) o a la entrada Y. UPPER (dcha.)   Y. LOWER : 50Hz X1 : 150Hz   Y. UPPER : 450Hz X1 : 150Hz

En este nuevo caso, aplicamos en la entrada Y. UPPER una frecuencia doble a la de la entrada X1 y una frecuencia mitad en la entrada Y. LOWER. La señal de borrado del haz, mediante impulsos tomados de la Base de Tiempos, sigue actuando, por lo que dependiendo de la velocidad de barrido y de las condiciones de disparo la imagen puede aparecer con tramos borrados.

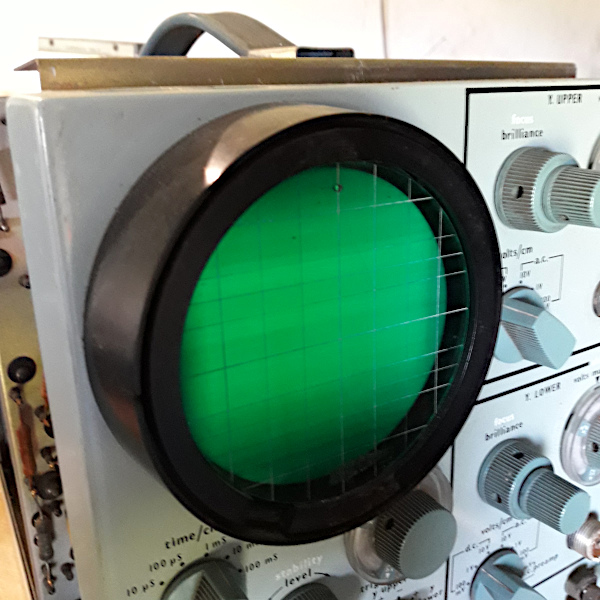

Avería - Haces desenfocados

Los trazos en la pantalla aparecen muy difuminados y no actúan los controles de focus

A la vista del esquema de la sección de enfoque,
sospechamos de las resistencias de elevado valor R126 y R129.

Comprobadas R126 y R129, encontramos que R126 está abierta.

Una vez sustituida R126, los mandos de focus funcionan con normalidad.

Detección de zumbido en una señal de Audio

time/cm : 1 ms ; multiplier : x 10 ; x gain : x 1

El canal de audio L, visualizado en el canal UPPER, presenta un zumbido de fondo.
Período del zumbido (tiempo T de un ciclo) : 2 cm x 10 ms/cm = 20 ms
frecuencia (f) del zumbido : f = 1/T = 1 / 0,02 s = 50 Hz
