OSCILOSCOPIO SUPREME MODELO 546
[HOMEPAGE]

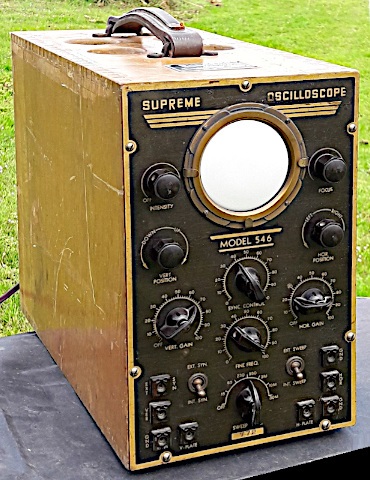

SUPREME OSCILLOSCOPE
MODEL 546







Placa de identificación

Número


VÁLVULAS

6C6
AMPLIF.VERT.
6C6
Americano
Vfil=6,3V
Ifil=0,3A

6C6
AMPLIF.HORIZ.
6C6
Americano
Vfil=6,3V
Ifil=0,3A

885
BASE DE T.
885
Americano
Vfil=2,5V
Ifil=1,4A

80
RECT. +B
80
Americano
Vfil=5V
Ifil=2A

80
RECT. -HT
80
Americano
Vfil=5V
Ifil=2A

906
TRC
906

Americano
Vfil=2,5V
Ifil=2,1A


Primeras observaciones

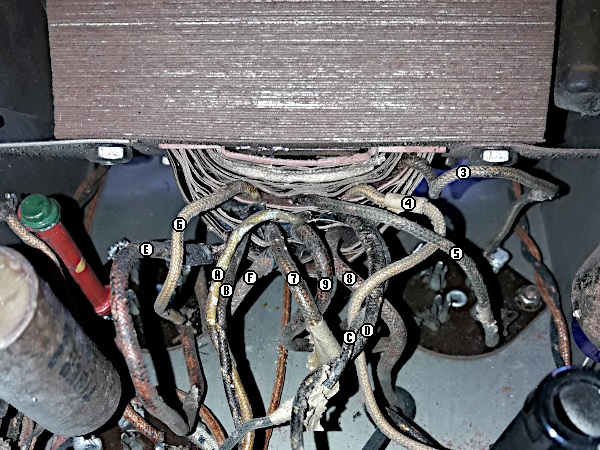

El transformador de alimentación, situado en la parte trasera inferior del chasis,
parece haber sido cambiado o rebobinado con anterioridad.


Primeras pruebas

Retiradas todas las válvulas, haciendo trabajar al transformador en vacío, y
conectado a una red de 110 VAC, al cabo de unos segundos el transformador da muestras de
tener espiras en cortocircuito: calentamiento excesivo, elevada intensidad de corriente
en el primario, muy bajas tensiones en los secundarios...

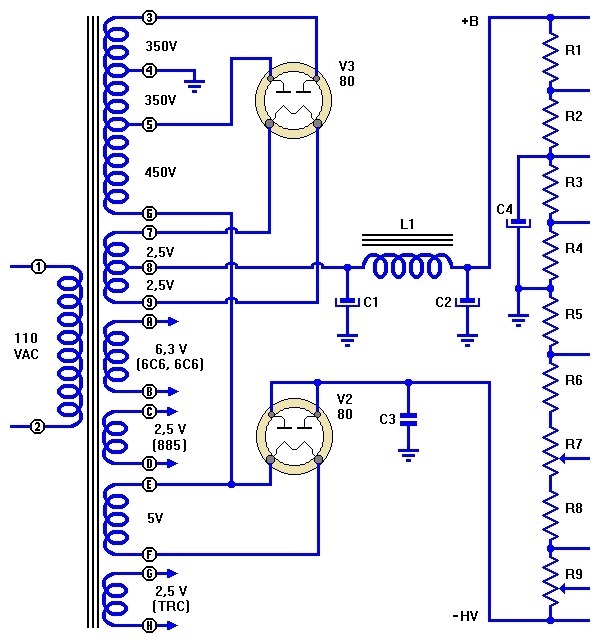

Esquema de la Fuente de Alimentación
(La asignación de números y letras a los terminales
del transformador para su identificación es arbitraria)

ATENCIÓN: LA IDENTIFICACIÓN DE TERMINALES ESTÁ REALIZADA
SOBRE UN TRANSFORMADOR REBOBINADO Y QUE PODRÍA
NO RESPETAR LA DISTRIBUCIÓN ORIGINAL.


Extracción del TRC

Retirando el embellecedor frontal, sujeto mediante cuatro tornillos,
podemos sacar el TRC hacia delante (siempre con el máximo cuidado).


Pruebas de funcionamiento del TRC
(Acceso directo a las placas de desviación vertical y horizontal)
(Fuera de uso las etapas amplificadoras de vertical y horizontal)

VERT. GAIN y HOR. GAIN en OFF, para acceso externo a V-PLATE y H-PLATE.
( Con la disposición y conexionado del TRC en este equipo:
V-PLATE positivo respecto a GND : Desplazamiento UP
H-PLATE positivo respecto a GND : Desplazamiento LEFT )

Izda : Entrada V-PLATE a GND, Entrada H-PLATE en circuito abierto
Dcha : Entrada V-PLATE a GND, Entrada H-PLATE a GND


Izda : Misma señal senoidal de 50 Hz en V-PLATE y H-PLATE.
Dcha : Misma frecuencia (50 Hz) en V-PLATE y H-PLATE, pero con notable desfase



Pruebas de posicionamiento del haz del TRC
(Con VERT. GAIN y HOR: GAIN fuera de OFF)
(Sin las válvulas amplificadoras de vertical y horizontal y de la B. de T.)

Con los mandos VERT. GAIN y HOR. GAIN fuera de OFF, los potenciómetros R10 y R11
permiten el posicionamiento del haz vertical y horizontal respectivamente.
Valores de V positivos en el cursor de R10 desplazan el haz hacia la parte superior de la pantalla (UP),
valores negativos lo desplazan hacia la parte inferior (DOWN), con 0V tenemos el centrado vertical.
Valores de V positivos en el curso de R11 desplazan el haz hacia la parte izquierda de la pantalla (LEFT),
valores negativos lo desplazan hacia la parte derecha (RIGHT), con 0V tenemos el centrado horizontal.

NOTA: presencia de avería, al sacar de OFF el mando VERT. GAIN o/y el mando HOR. GAIN,
el haz sufre un fuerte desplazamiento que lo hace desaparecer de la pantalla.
Hechas las comprobaciones oportunas, encontramos que tanto C10 como C11
(que parecen haber sido ya cambiados con anterioridad), tienen unas fugas muy elevadas,
introduciendo en las placas de desviación un fuerte valor positivo de V.


Pruebas de funcionamiento de las etapas amplificadoras VER y HOR

Los mandos VERT. GAIN (R17) y HOR. GAIN (R18) fuera de OFF conectan la salida de las válvulas 6C6,
V4 para amplificación vertical y V6 para amplificación horizontal, a las correspondientes placas de
desviación del TRC, a través de C10 a Vertical y a través de C11 a Horizontal. R17 y R18 regulan además
el nivel de las señales que desde las entradas VER y HOR llegan a las rejas de control de las válvulas.
Con el selector de barrido en EXT. SWEEP el osciloscopio trabaja en modo X-Y.
Verticalmente el haz se desplaza hacia arriba con valores negativos en VER y hacia abajo con positivos.
(V4 invierte fase y ataca a la placa de desviación vertical superior).
Horizontalmente el haz se desplaza hacia la derecha con valores positivos en HOR y hacia la izquierda con negativos.
(V6 invierte fase y ataca a la placa de desviación horizontal izquierda).

Visualización de señales (Entrada VER) con barrido exterior (Entrada HOR).

Ejemplo de imagen con una señal en diente de sierra aplicada a la entrada HOR
y una señal de baja tensión (6,3 VAC) de un transformador de red en la entrada VER.

Ejemplo de visualización de una señal de 400 Hz aplicada a la entrada Vertical
y una señal en diente de sierra en la entrada horizontal haciendo el barrido.

Figuras de Lissajous
Eje Y (VER) : Izquierda y Derecha : Señal de red de 50 Hz
Eje H (HOR) : Izquierda : Senoide de 50Hz x 2 / 1 = 100 Hz
Eje H (HOR) : Derecha : Senoide de 50Hz x 3 / 2 = 75 Hz




Funcionamiento en barrido interior - Base de Tiempos

En las pruebas iniciales, al pasar a barrido interior (INT. SWEEP) no tenemos barrido horizontal,
la Base de Tiempos no genera el diente de sierra que ha de proporcionar el thyratron 885. Después de
cambiar R26 (abierta) y varios de los condensadores asociados al conmutador SWEEP FREQ. (con fugas),
aparece ya el barrido, pero con una gran alinealidad en el desplazamiento horizontal:

Como se puede ver en los oscilogramas siguientes, el diente de sierra en el ánodo de V5
tiene una linealidad aceptable. En cambio en la placa de desviación horizontal del TRC (pat. 5)
tenemos una gran deformación de la señal, defecto que explica el ensanche de los primeros ciclos
y la compresión de la imagen a medida que se avanza hacia la parte derecha de la pantalla.
Más abajo vemos, por proyecciones de los valores instantáneos de la V en las placas
de desviación, la imagen que va describiendo el haz en la pantalla desde el tiempo 0 al tiempo J.
A partir de J se produce el retorno del haz, con borrado mediante el impulso que, a través de C12,
se aplica a la reja de control (p. 2) del TRC, y vuelve a repetirse un nuevo barrido de presentación.

Cambiado el condensador C8 se soluciona el problema y la senoide aplicada a la entrada vertical (VER),
se muestra ya de forma aceptable. En el rango de SEEWP FREQ. elegido, el condensador C15 es el
seleccionado para cargarse a través de R25 y R24 y descargarse rápidamente al dispararse el thyratron,
generando así el diente de sierra de barrido.
