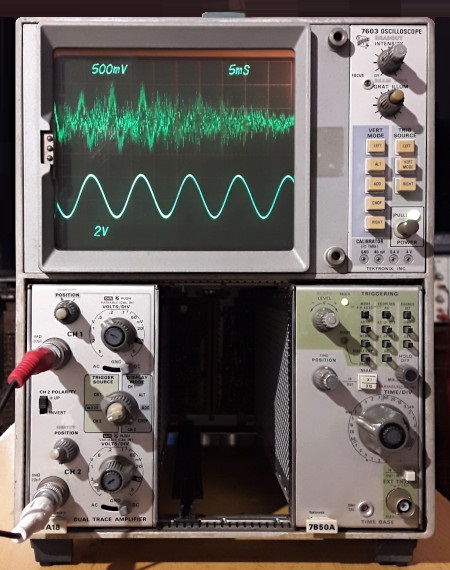

Configuración:
Plug-in Vertical: 7A18
Plug-in Horizontal: 7B50A
FUENTE DE ALIMENTACIÓN
Placa de circuito impreso de regulación de baja tensión.
Se han señalado componentes en los que resulta cómodo medir las distintas tensiones de alimentación. |
Transistores de regulación serie.
Tensiones en colector respecto a masa y etapas asociadas. |
OSCILADOR HV
Transistores osciladores: Q1216 y Q1218
Transistores de regulación de HV: Q1201, Q1206 y Q1214.. |
Localización de los transistores osciladores.
(Designados aquí como QOSC1 y QOSC2).
(PELIGRO: HV EN ESTA ZONA). |
Oscilogramas en los colectores de los transistores osciladores.
(Designados aquí como QOSC1 y QOSC2). |
Formas de onda en los colectores de los transistores osciladores.
Acoplamientos verticales en AC
Atenuadores verticales en 10V/div.
Base de tiempos en 10µs/div. |
VERT SIG, +GATE, +SAWTOOTH
Señales de salida disponibles en la parte trasera.
Visualización en otro osciloscopio (Tektronix 5110) para poder observar las relaciones de fase entre las citadas salidas y la señal aplicada a una de las entradas verticales del propio Tektronix 7603. |
| A la entrada vertical CH 1 del Tektronix 7603 está aplicada su señal CALIBRATOR. En tres de las entradas del Tektronix 5110 conectamos las salidas VERT SIG OUT, +GATE OUT y SAWTOOTH OUT del 7603. VERT SIG OUT es una muestra de la seņal presente en el canal vertical del 7603. Durante la rampa ascendente de su SAWTOOTH el haz del 7603 está realizando el barrido horizontal de izquierda a derecha y presentando en pantalla la V aplicada a su entrada vertical (en este caso cinco ciclos y medio de la V CALIBRATOR). Cuando el diente de sierra de la base de tiempos llega a su valor más alto se produce su rápida caída, el haz retorna de derecha a izquierda, no siendo visible el retroceso ya que durante el tiempo de bajada y durante el tiempo de espera hasta el siguiente barrido se envía al TRC una señal de borrado del haz. La Base de Tiempos del 5110 está en 1 ms/div y la Base de Tiempos del 7603 en 0,5 ms/div. De ahí que en el tramo acotado entre líneas verticales finas esté comprendida media pantalla del 5110 (5 div x 1 ms/div = 0,5 ms) y la pantalla completa del 7603 (10 div x 0,5 ms/div = 0,5 ms). |
READOUT
Izda.: Atenuadores verticales CH1 y CH2 y Base de Tiempos en calibrado.
Dcha.: Atenuador CH2 en calibrado, Atenuador CH1 y Base de Tiempos fuera de calibrado. |
"PUSH" para IDENTIFY
Z-AXIS
Control del brillo desde Z AXIS BOARD

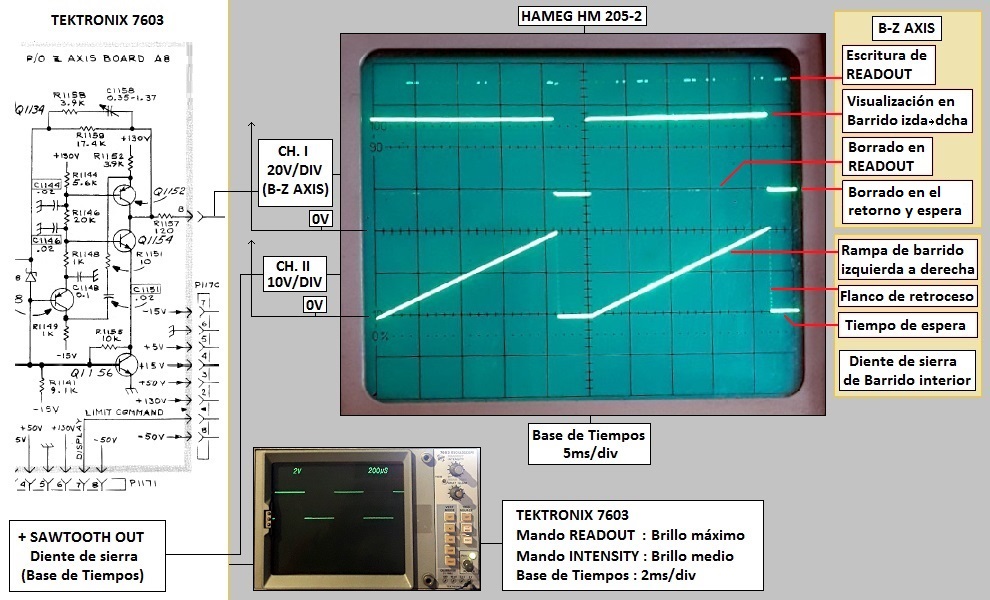

| Señales en el punto B de Z AXIS BOARD y diente de sierra de barrido interior del Osciloscopio Tektronix 7603 (+ SAWTOOTH OUT en el panel trasero) vistas en un Osciloscopio Hameg HM 205-2. |
RETÍCULA
Iluminación mediante 3 lamparitas.
(Faltan la central y la inferior). |
PLUG-IN 7B53A
PULL FOR INTENS
PUSH FOR DELY'D
VARIABLE - PULL FOR MIXED SWP
PASATIEMPOS
| Señal cuadrada (CALIBRATOR) acotando una señal de audio entre +2V y -2V. |
| Intercambio de Plug-in (7B50A en vertical, 7A18 en horizontal) |
