Almacenamiento en el TRC
  |   |   |
Análisis de un circuito RC utilizando la señal CALIBRATOR (4V) del Osciloscopio.
Carga y descarga de un Condensador a través de una resistencia:
a) Para unos semiperiodos aproximadamente iguales a 5 constantes de tiempo RC.
Vc alcanza el valor final de carga (4V) al final del semiperiodo con V aplicada a nivel alto (4V).
Vc alcanza el valor final de descarga (0V) al final del semiperiodo con V aplicada a nivel bajo (0V).
Carga y descarga de un Condensador a través de una resistencia:
b) Para unos semiperiodos mucho menores que 5 constantes de tiempo RC.
Vc no alcanza el valor final de carga (4V) ni el valor final de descarga (0V).
El circuito se aproxima a un integrador, Vc sigue una forma cercana a señal triangular.
Carga y descarga de un Condensador a través de una resistencia:
c) Para unos semiperiodos mucho mayores que 5 constantes de tiempo RC.
Vc alcanza muy pronto el valor final de carga (4V) y el valor final de descarga (0V).
La V en el condensador se aproxima a la VT aplicada.
REDUCED SCAN
Manual de utilización, pág. 1-11.
TV-VIDEO
Planteamiento:
El Barrido vertical se realiza aplicando la salida en diente de sierra del
Hameg 312-8 (ds) a la entrada CH2 del PLUG-IN vert dcha del Tektronix 7633,
seleccionando en este osciloscopio VERT MODE -> RIGHT.
El Barrido horizontal se realiza con la base de tiempos del propio Tektronix.
La señal de video compuesto (CVBS) se encarga de la modulación del eje Z
del Tektronix 7633 y del sincronismo de ambos osciloscopios.
Para adecuar niveles, la señal de video compuesto se aplica a la entrada
CH2 del PLUG-IN vert izda y se saca (seleccionando TRIG SOURCE -> LEFT)
por VERT SIG OUT (rear Tek) para aplicarla a la entrada EXT Z AXIS IN (rear Tek)
y a la entrada de sincronismo exterior del Hameg 312-8 (te).
Para adecuar las polaridades de modulación Z y de barrido vertical seleccionamos
CH 2 POLARITY -> INVERT en los dos CH 2 usados en el Tektronix.
Conexionado:
Tektronix 7633:
GENERAL:
[VERT MODE -> RIGHT] [TRIG. SOURCE -> LEFT] [NON STORE]
PLUG-IN VERT (izda.) :
[DISPLAY MODE -> CH2] [TRIGGER SOURCE -> CH2] [POLARITY -> INVERT] [DC]
[VOLTS/DIV (.2) -> Ajuste (1)]
PLUG-IN VERT (dcha.) :
[DISPLAY MODE -> CH2] [POLARITY -> INVERT] [DC]
[VOLTS/DIV (.5) -> Ajuste (2)]
PLUG-IN HORIZ :
[TIME/DIV -> 5 µs ó 2 µs] [VARIABLE -> Ajuste (3)]
TRIGGERING : [ MODE -> NORM] [SOURCE -> INT] [SLOPE -> ( - )] [LEVEL -> Ajuste (4)]
Hameg 312-8:
DISPARO : [Trig. ext.] [-] [LEVEL - Ajuste (5)]
BASE DE TIEMPOS : [2 ms/div] [VARIABLE -> Ajuste (6)]
Ajustes:
(1) Con VOLTS/DIV y VARIABLE (Tek, CH2 izda) ajustamos la modulación del haz (eje Z).
(2) Con VOLTS/DIV y VARIABLE (Tek, CH2 dcha) ajustamos la altura de la imagen.
(3) Con VARIABLE (TIME/DIV) (Tek, B de T) ajustamos la anchura de la imagen.
(4) Con LEVEL (TRIGGERING) (Tek, B de T) ajustamos el sincronismo horizontal.
(5) Con VARIABLE (TIMEBASE) (Hameg) reajustamos la altura de la imagen.
(6) Con LEVEL (TRIG.) (Hameg) ajustamos el sincronismo vertical.
Ajustamos los mandos de POSICIÓN del Tektronix 7633
(CH 2 izda, CH 2 dcha y HORIZONTAL) para optimizar la presentación.
 |  | |
 |  |

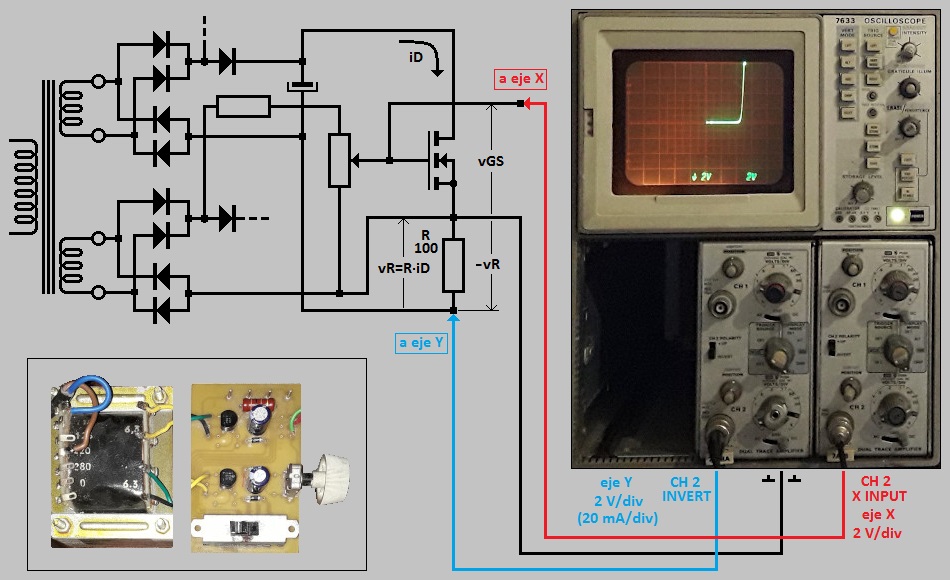

Curva iD en función de vDS
(vGS regulable mediante un potenciómetro)
Modo X-Y utilizando dos Plugín tipo A (7A18A y 7A18).
El uso de un Plug-in amplificador en la posición derecha
permite convertir el eje X en un eje de tensiones y, con ello,
conseguir una visualización en modo X-Y.
Curva iD en función de vGS
(Para una vDS prácticamente, aunque no estrictamente, constante)
Modo X-Y utilizando dos Plugín tipo A (7A18A y 7A18).
El uso de un Plug-in amplificador en la posición derecha
permite convertir el eje X en un eje de tensiones y, con ello,
conseguir una visualización en modo X-Y.
