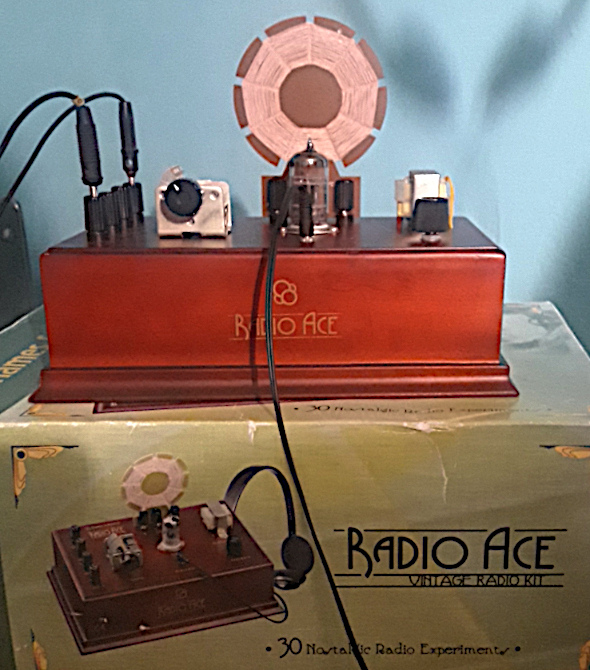

RADIO ACE Vintage Radio Kit |
 |  |
Esquema general
Puesta en marcha en Onda Media
Con la disposición original del circuito, mediante una buena antena
y toma de tierra, se consigue una aceptable audición en auriculares
de las dos emisoras de OM que, en propagación diurna, se pueden
captar en AM en esta zona de pruebas en Asturias a fines de 2023.
La alimentación de 12V se consigue mediante 8 pilas de 1,5V tipo AA.
Oscilograma en reja detectora (pat. 7 de la ECC82)
Osciloscopio Hameg HM 205-2
Vertical : DC, 20x10mV/div, 0 central
Horizontal : 5ms/div.
(En el lado inferior se aprecia la envolvente de audio)
Recepción nocturna en Onda Corta
Emisora captada en una posición media del Condensador de Sintonía.
(En este caso, alimentación desde una fuente que proporciona también toma de tierra.)
Modificaciones/Pruebas
Los cambios siguientes no pretenden enmendar el circuito original, sino
observar los efectos resultantes de ciertas variaciones, bien en valores de
componentes, bien en las condiciones de alimentación.
Modificacion/Prueba (1)
Cambio del valor de la R de la reja detectora.
Subimos el valor de la citada R desde los 100KΩ
originales a un valor de 1,1MΩ y comparamos
las formas de onda resultantes en reja-detectora:
Modificacion/Prueba (2)
Alimentación independiente del triodo Amplificador de salida
Desconectamos el primario del transformador de salida de la
línea de 12V y lo llevamos a una fuente de unos +50VDC,
consiguiendo una audición en altavoz lo bastante cómoda.
Otros cambios: en el triodo final la elevación de R3
a 1Mohmio permite un mayor nivel de señal en reja
y buscando una mejor polarización se incluye
una R de cátodo con su C en paralelo.
Aumento de nivel en reja (pat.2) al subir R3 de 100K a 1M
