Sistema de enseñanza de electrónica con transistores
Cemtys 601-T

Todo el contenido s.e.u o.

NOTA
Las prácticas presentadas aquí son una variante libre
de las experiencias propuestas en el manual Cemtys.

TRANSISTORES
Al no disponer inicialmente de los transistores OC80 originales,
citados en el manual, las primeras pruebas se han realizado con los
OC44 y OC45 disponibles en el entrenador usado en esta práctica.

Plantilla número 7
Experimento número 9
Amplificador acoplado a resistencias [y condensador]

Plantilla de montaje número 7

Montaje para el Experimento número 9

Pruebas de funcionamiento usando una R8 de 100K (Con R8=4,7K el punto de trabajo no está centrado)

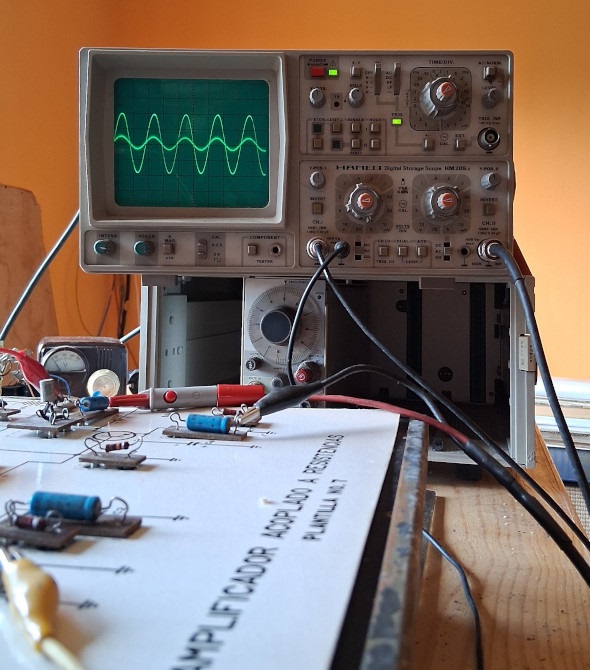

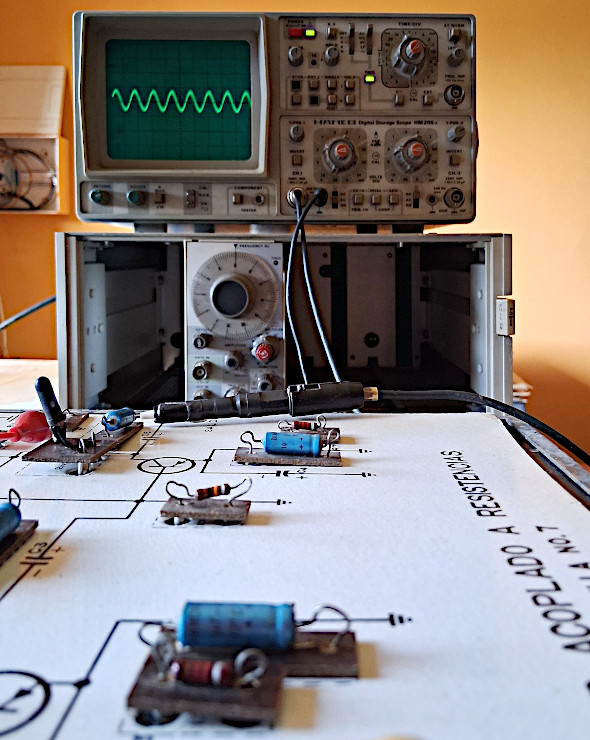

Oscilograma en la salida (sin DC) Vertical: AC, 2V/div	Oscilograma en el colector de T2 (DC negativa) Vertical: DC, 2V/div

Pruebas de funcionamiento con dos OC80 y R8 de 100K

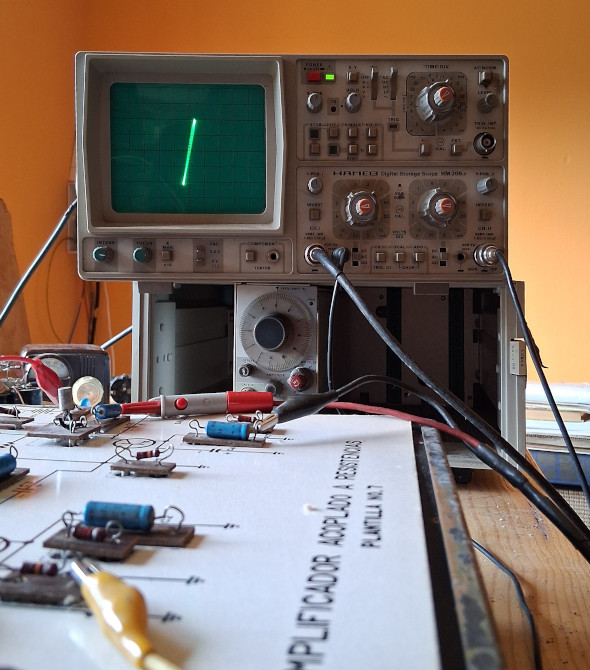

Oscilograma de vent (5mVpp) y vsal (4Vpp)	Característica de transferencia vs = f (ve)

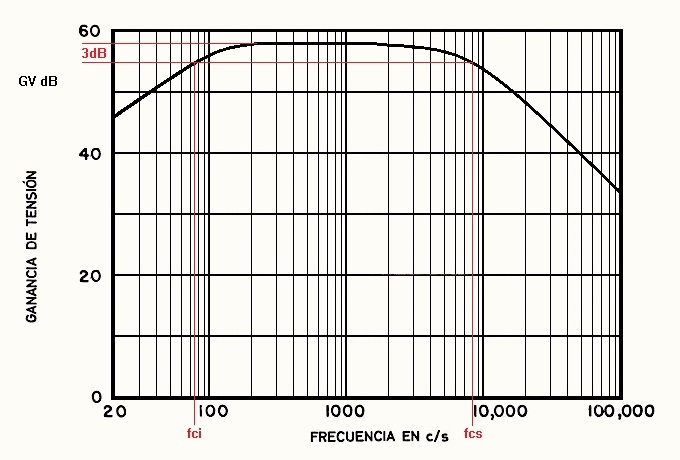

Curva de respuesta en frecuencia, GV en dB
(Sobre una modificación de la fig. 9-4, pág. 77)

Pruebas de funcionamiento a las frecuencias de corte (-3dB)

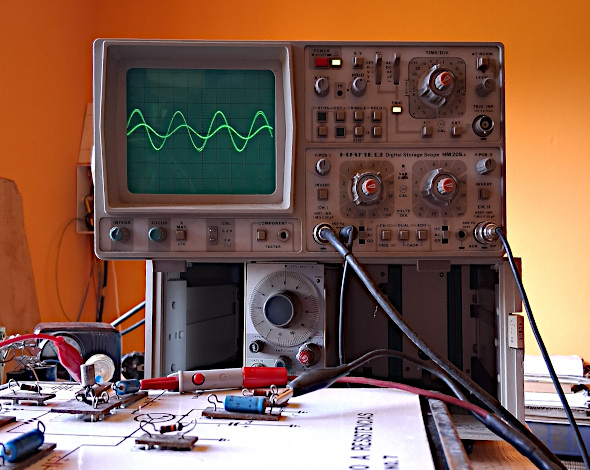

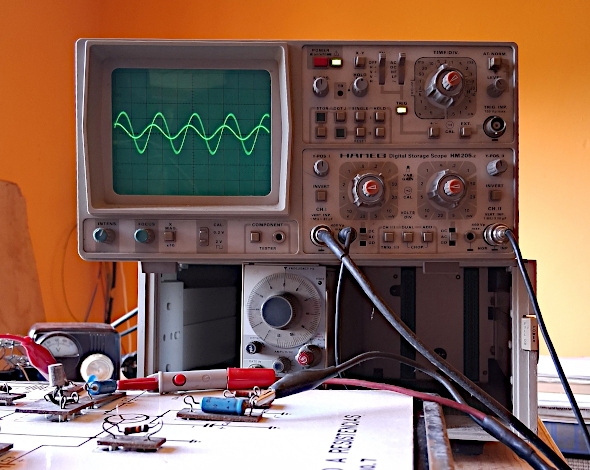

fc inf. (74Hz) Atenuación y adelanto (45º) de vs (2,8Vpp)	fc sup. (8KHz) Atenuación y retraso (45º) de vs (2,8Vpp)

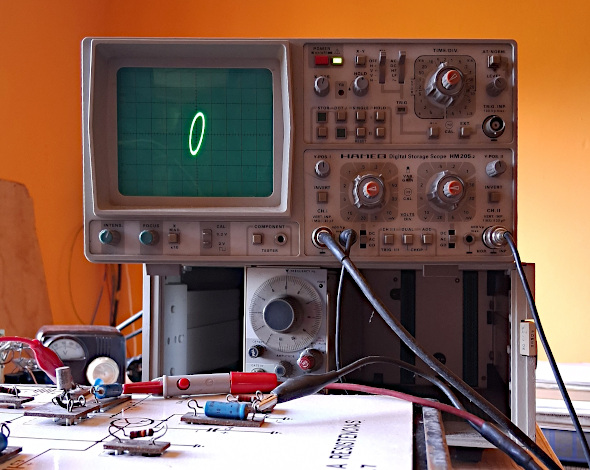

Característica de transferencia para fc inf. (72Hz)	Característica de transferencia para fc sup. (9KHz)

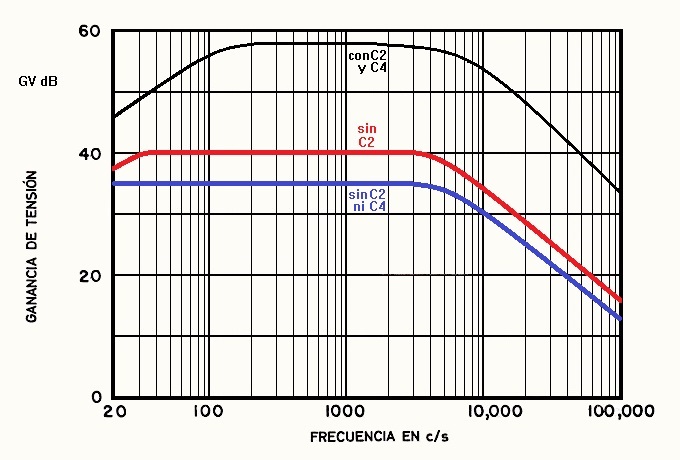

Efectos de la realimentación negativa sobre
la curva de respuesta en frecuencia:
-Disminución de la GV-
-Curva de respuesta con zona más plana-

Sin C2 (Condensador de emisor de Q1)
Sin C2 y sin C4 (Condensadores de emisor de Q1 y Q2)
