Sistema de enseñanza de electrónica con transistores
Cemtys 601-T

Todo el contenido s.e.u o.

NOTA
Las prácticas presentadas aquí son una variante libre
de las experiencias propuestas en el manual Cemtys.

Plantilla número 8
Experimento número 10
Amplificador de audio
Cemtys 601-T

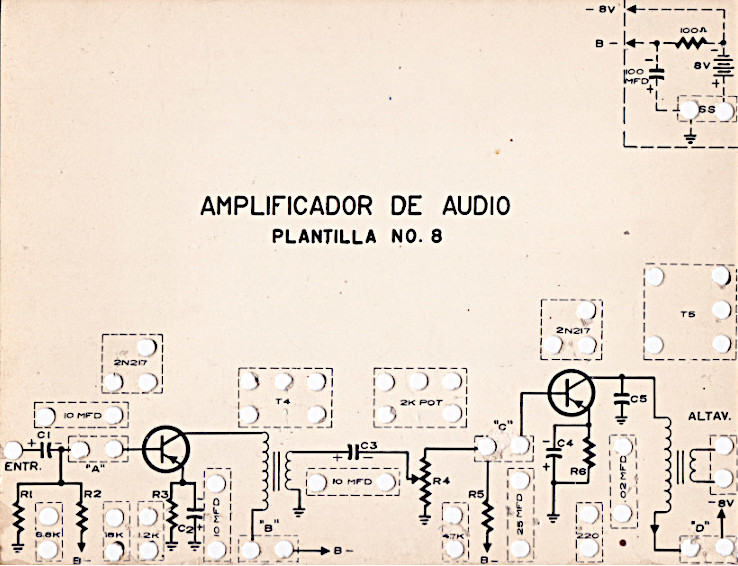

Plantilla de montaje número 8
Cemtys 601-T

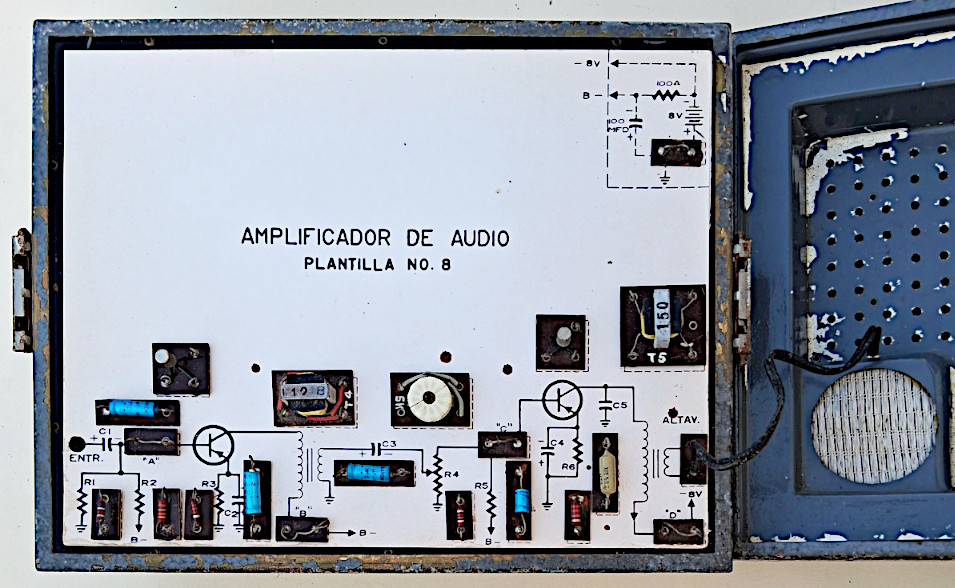

Montaje para el Experimento número 10
Cemtys 601-T

Pruebas de funcionamiento sobre el altavoz de 6 ohmios
del entrenador, para una señal de entrada senoidal de 1KHz.
(Oscilogramas en AC)

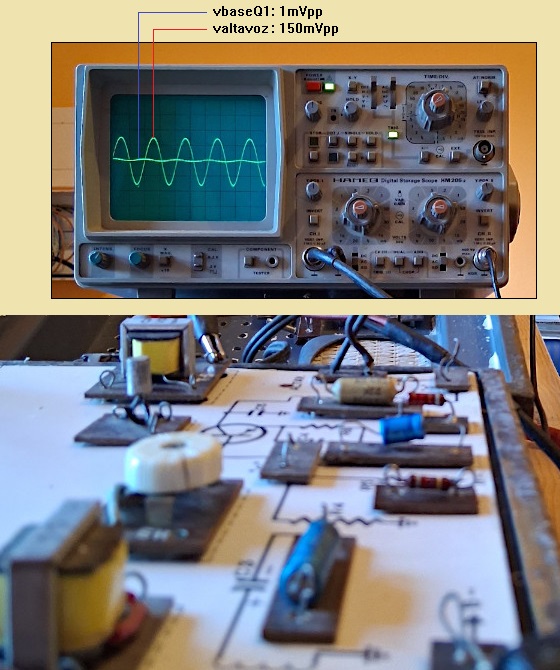

Oscilogramas en altavoz y en base de Q1
Cemtys 601-T

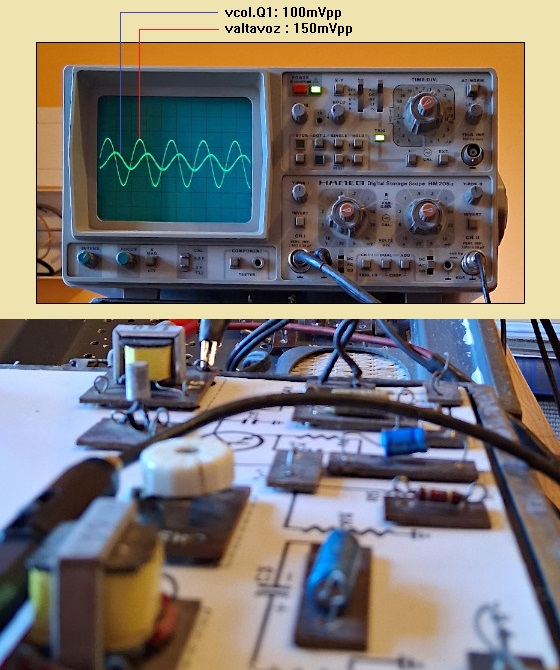

Oscilogramas en altavoz y en colector de Q1
Cemtys 601-T

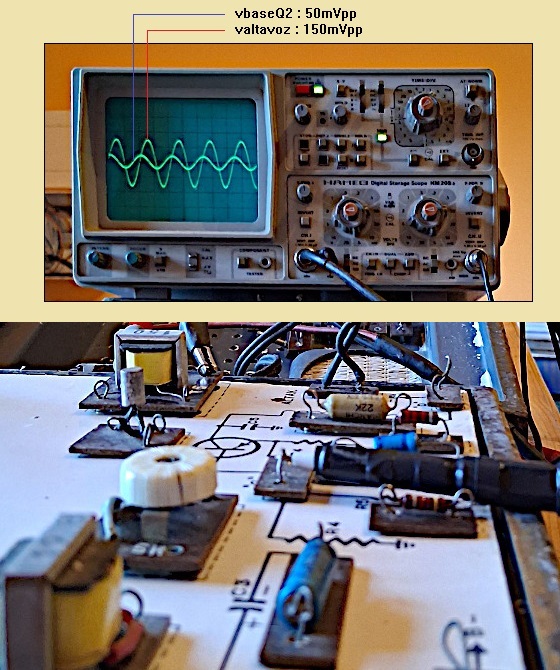

Oscilogramas en altavoz y en base de Q2
Cemtys 601-T

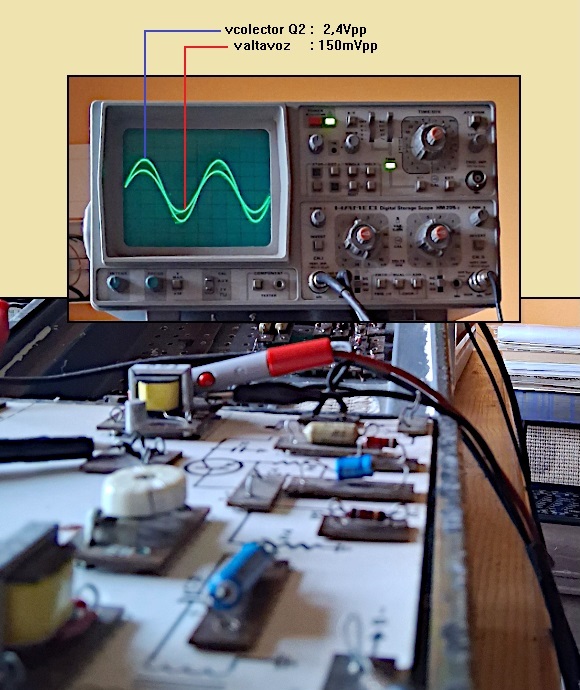

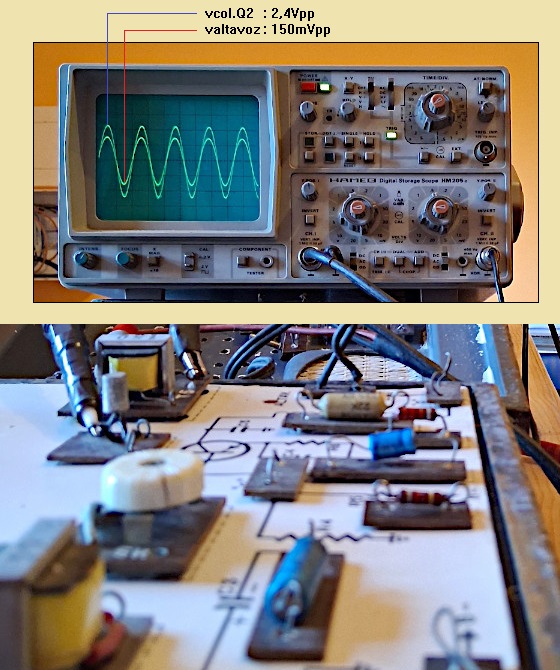

Oscilogramas en altavoz y en colector de Q2
Cemtys 601-T

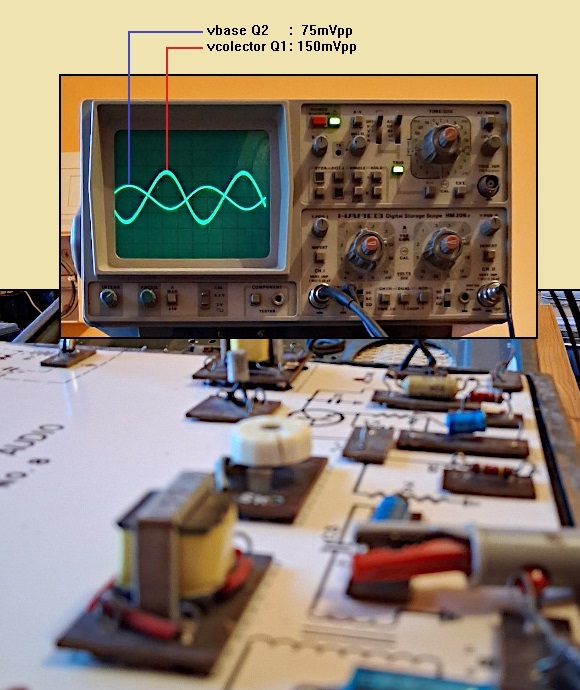

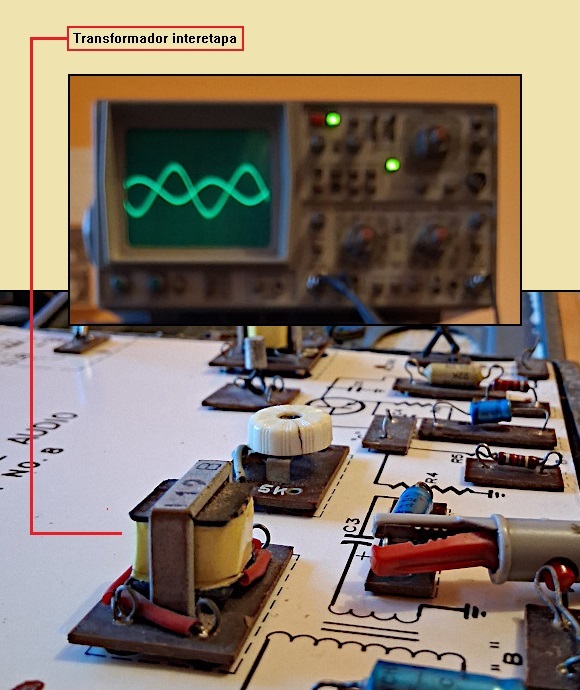

Transformador de acoplamiento interetapa.
Oscilogramas en primario (colector de Q1)
y en secundario (base de Q2).
(Oscilogramas en AC)
Cemtys 601-T
Cemtys 601-T

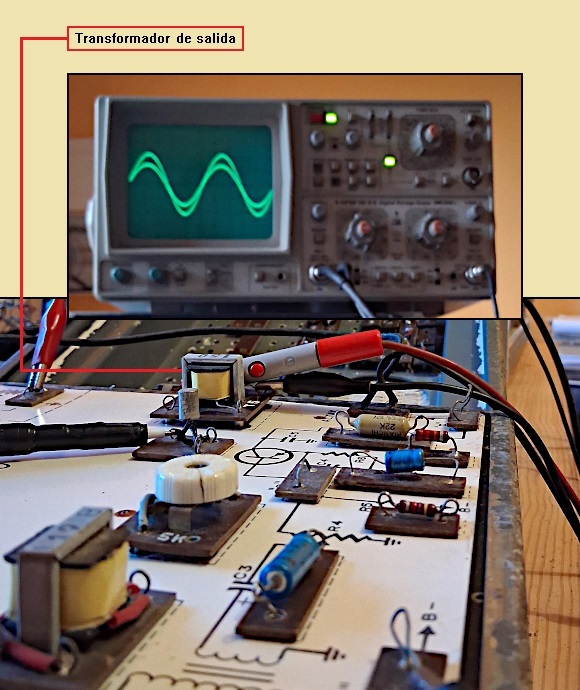

Transformador de salida [altavoz].
Oscilogramas en primario (colector de Q2)
y en secundario (altavoz).
(Oscilogramas en AC)
Cemtys 601-T
Cemtys 601-T

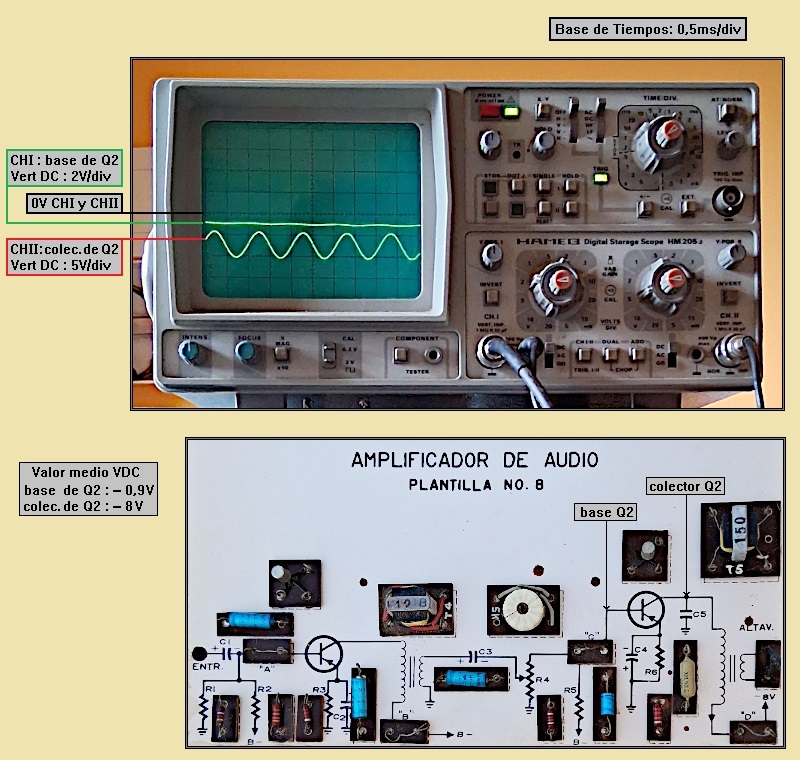

Etapa amplificadora final
Oscilogramas en la base y el colector de Q2.
Cemtys 601-T
