RADIOBLAK

Radioblak

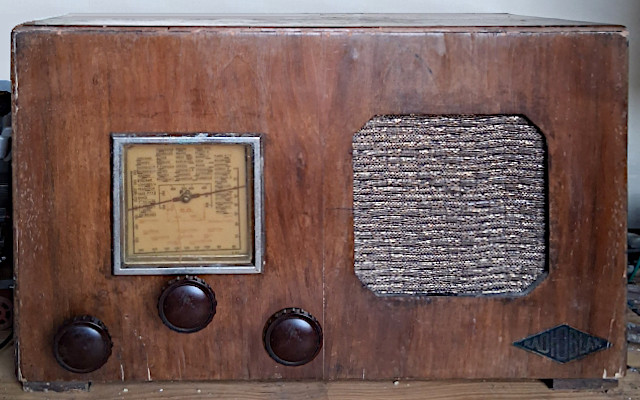

Comprado en el Rastro de Madrid,
procedente de un mercadillo francés.

[La tela de altavoz no es la original].

VÁLVULAS
VÁLVULAS
6A7
HEPTODO
CONVERSORA
6A7
Americano
6D6
PENTODO
AMPLIF. FI
6D6
Americano
75
2xDIODO-TRIODO
DET.-AMPLIF. BF
76
Americano
42
PENTODO
AMPLIF. FIN. BF
43
Americano
80
DOBLE DIODO
RECTIFICADORA
80
Americano

NOTA: En el aparato conseguido faltan la rectificadora
y la amplificadora de potencia.
Para la puesta en marcha se han empleado:
Válvula 80 como rectificadora
y válvula 42 como amplificadora de potencia.

Radioblak

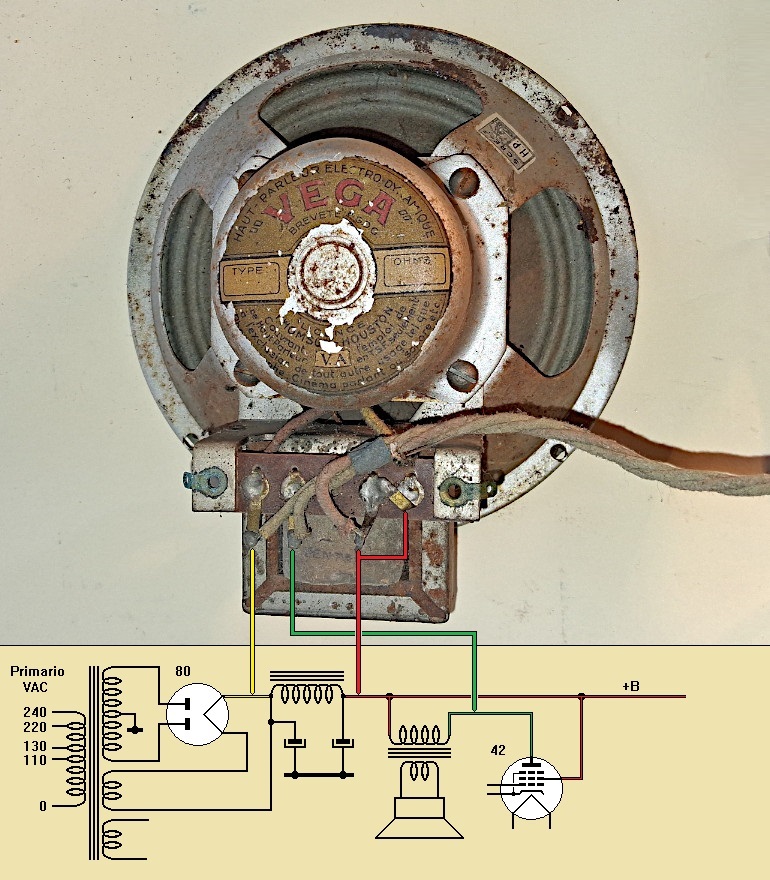

Altavoz electrodinámico
con transformador de acoplamiento
Radioblak
