POLIMETRO
ESCUELA RADIO
Director: D. Fernando Maymó

Escalas:
225 V DC
4,5 V DC / 10 mA DC
Ohmios

NOTA: La modificación que han hecho a este polímetro es el añadido
de unas conexiones externas para la pila (o fuente de alimentación) de 4,5 V
necesaria para el funcionamiento del aparato en la medida de resistencia (ohmios):



En el interior vemos la resistencia de 22 KΩ para la escala de 225 VDC.
(CUERPO-CABEZA-PUNTO : ROJO-ROJO-NARANJA : 22.000 OHMIOS)



Comprobación de continuidad de filamentos

NOTA: Dado que la prueba se realiza con una pila de 4,5 V, existe
un serio peligro en el caso de válvulas con filamento delicado.
Siendo la V en vacío 4,5 V y la corriente de cortocircuito 10 mA,
no debemos probar válvulas con valores del par (Vfil, Ifil)
comprendido en la zona roja de la gráfica de abajo.
(Aunque no conozco ninguna válvula con Vfil, Ifil en esa zona, PRECAUCIÓN).

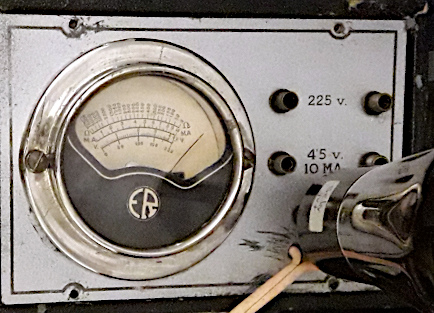

Comprobación de filamento de una válvula RENS1823d:

La disposición de las hembrillas de conexión para medida de resistencia,
marcadas como "Ohmios", permite la inserción directa en ellas de las
patillas de filamento de las válvulas con zócalo europeo, permitiendo
comprobar su continuidad.
( NOTA: Ver también para estas pruebas: Pifco All in One y Pifco RadioMeter )

Comprobada, usando una pila de 4,5 V, una válvula con resistencia
de filamento mucho menor de 450 ohmios (resistencia de la bobina del instrumento)
la I de corriente se aproxima a los 10 mA y la aguja se va a fondo de escala.
