ESCUELA RADIO POLÍMETRO

[HOMEPAGE]

Escalas:
225 V DC
4,5 V DC / 10 mA DC
Ohmios

Instrumento de medida

NOTA: El instrumento de medida montado en este polímetro, presentado en el Plan de 1947 como:
"ANALIZADOR DE CIRCUITOS Y A LA VEZ ÓHMETRO, VOLTÍMETRO Y MILIAMPERÍMETRO",
coincide con el utilizado en el comprobador de válvulas de la época, anunciado en su tiempo como:
"MODERNO COMPROBADOR DE LÁMPARAS y a la vez de resistencias, voltajes y miliamperajes".
De ahí la existencia en el cuadrante de las indicaciones "MALA     BUENA", además de
las escalas de Resistencia (∞ 10.000 - 0 Ω), miliamperios (0 - 10 M.A.) y voltios (0 - 4,5 V.).

Una vez quitado el pegamento de sellado que pueda tener, se desmonta "a rosca":

La bobina fija de este instrumento tiene una R óhmica de 450 ohmios,
de ahí la relación entre los rangos directos de medida de V e I (4,5 V / 10 mA).
En la fotografía de abajo a la derecha, vemos el imán que mantiene la aguja en posición de reposo.

Comprobación de continuidad de filamentos

NOTA: Dado que la prueba se realiza con una pila de 4,5 V, existe
un serio peligro en el caso de válvulas con filamento delicado.
Siendo la V en vacío 4,5 V y la corriente de cortocircuito 10 mA,
no debemos probar válvulas con valores del par (Vfil, Ifil)
comprendido en la zona roja de la gráfica de abajo.
(Aunque no conozco ninguna válvula con Vfil, Ifil en esa zona, PRECAUCIÓN).

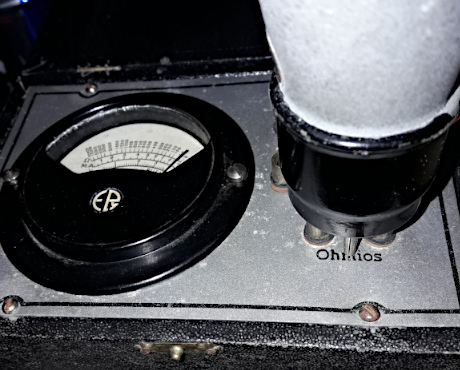

Comprobación de filamento de una válvula Cossor 210HL:

La disposición de las hembrillas de conexión para medida de resistencia,
marcadas como "Ohmios", permite la inserción directa en ellas de las
patillas de filamento de las válvulas con zócalo europeo, permitiendo
comprobar su continuidad.
( NOTA: Ver también para estas pruebas: Pifco All in One y Pifco RadioMeter )

La válvula comprobada (Cossor 210HL) tiene como características de filamento:
V fil : 2 V ; I fil : 0,1 A.
Aunque la V en vacío en los terminales de prueba (Ohmios) es de 4,5 V
la válvula no corre ningún riesgo, ya que la R de 450 ohmios de la bobina
del aparato de medida limita la I fil a unos 10 mA y la V fil se reduce
a unas decenas de milivoltios.
