MENDE, VE 301 W
Volksempfänger


Otros VE301: [ MENDE VE301G ] - [ BRAUN VE301Wn ] - [ EUMIG VE301Dyn ]

Chasis de : [ KÖRTING VE301G ]

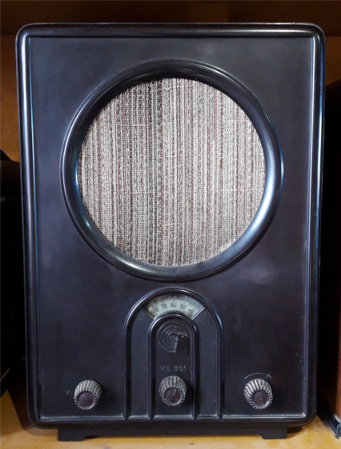

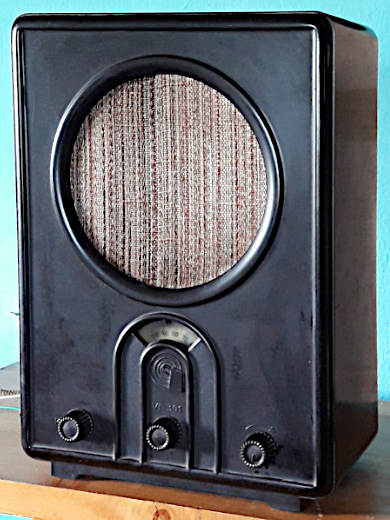

MENDE VE 301 W

VE : VolksEmpfänger, receptor popular.
301 : 30-1, 30 de enero.
W : Wechselstrom, corriente alterna.

Mende


(Resistencias en paralelo sustituyendo la R original del filtro de alimentación +B)


VÁLVULAS
REN904
TRIODO
DETECTORA Y AMPLIFICADORA

Europeo
RES164
PENTODO
AMPLIFICADORA DE POTENCIA

Europeo
RGN354
DIODO
RECTIFICADORA MONOPLACA

Europeo
BANDAS
K
L
MANDOS FRONTALES
(izda. a dcha.): Conmutador de bandas. Sintonía. Reacción
CONECTORES LATERALES IZDA.
Kurz (4, 3, 2, 1). Lang (7, 6, 5). E.
ALIMENTACIÓN
110, 130, 220 V AC
OTROS DATOS
Número: 88746
Altavoz: Electromagnético
DIMENSIONES
(anch., alt., prof.): 28x39,5x17 cm.







Válvulas montadas en este aparato:
(Izda.) RGN504 --- RE134 --- REN904 (?) (Dcha.)
Aunque las válvulas encontradas aquí no son las más
indicadas, se intentará la puesta en marcha con ellas
para recrear las condiciones en las que quizá pudo
funcionar en los últimos tiempos de su pasado.

Comparativa entre válvulas
ORIGINALES
RGN354
DIODO


Vf=4V - If=0,3A
Vp=250V - Ip=30mA


RES164
PENTODO POT. 1,2W


Vf=4V - If=0,15A
Vp=250V - Ip=12mA
Vs=80V - Is=1,9mA
Vg=-11V - ri=60K
REN904
TRIODO


Vf=4V - If=1A
Vp=200V - Ip=6mA
Vg=-3,5V - ri=12,5K
µ=30
MONTADAS EN ESTE APARATO
RGN504
DIODO BIPLACA


Vf=4V - If=0,5A
Vp=250V - Ip=30mA


RE134
TRIODO POT. 1,2W


Vf=4V - If=0,15A
Vp=200V - Ip=8mA
Vg=-16V - ri=5K
µ=10
4A95
TRIODO


Vf=4V - If=0,65A(medida)





Transformador de alimentación



Puesta en marcha bajo mínimos
Sustituida la resistencia del filtro de alimentación +B (abierta) y
comprobada la no existencia de cortocircuitos ni fugas excesivas.
Hay recepción de emisoras, pero con muy baja sensibilidad.
La válvula REN904 tiene muy baja emisión, a falta
de recambio original la sustituimos por una 4A95
consiguiendo un funcionamiento aceptable.

Válvula baja de emisión
Sustituta para pruebas (Tekade 4A95)


Formas de onda en reja y ánodo de la detectora (4A95)
(RF modulada en AM aplicada desde un GRF)
Reja respecto a masa
Vert.: 10V/div., Horiz.: 2ms/div.
Ánodo respecto a masa
Vert.: 20V/div., Horiz.: 2ms/div.


Detectora -- Transformador interetapa BF -- Amplificadora final


Ganancia de V por la relación Primario a Secundario 1:4,
con inversión de fase por la disposición de los devanados.
Ánodo de la detectora respecto a masa
Primario del transformador
Vert.: AC, 2V/div., Horiz.: 0,5ms/div.

Aprox.: 2Vpp (con restos de RF)
Reja de la amplificadora final respecto a masa
Secundario del transformador
Vert.: AC, 2V/div., Horiz.: 0,5ms/div.

Aprox.: 8Vpp (sin restos de RF)


Cambio de banda
(Para la situación de los contactos D y F ver esquema arriba)
Onda Media ( K ): Contactos D y F a masa
Onda Larga ( L ): Contactos D y F abiertos


Ajuste para mínimo zumbido
(Puesta a masa del divisor de tensión del secundario de filamentos)
Divisor de tensión bobinado
Ajuste del divisor de tensión


Rango de frecuencias en el aparato en pruebas.
Con Generador de RF Trio SG-402:
Banda K
Banda L
frec. mínima
frec. máxima
frec. mínima
frec. máxima


El receptor popular alemán, reproducido en las páginas 83 (izquierda) y 87 (derecha), dentro del artículo "El receptor Nacional", por C. Vidal, incluido en el número 1 de la revista Radioelectricidad, editada en Valladolid, en abril de 1938, en plena guerra civil española.
NOTA: Por la flecha indicadora del grado de acoplamiento de la bobina de antena (mando de la izquierda), la presencia de una AF7 (interior derecha) y de dos conmutadores de palanca traseros (interruptor de encendido y cambio de banda), se puede ver que se trata de un receptor VE301Wn.
