[MEDIDA]
GENERADOR DE RF
RETEXKIT
MODELO RF-1
[HOMEPAGE]


ESTE MODELO
INT. EXT.

OTRO MODELO
EXT. INT.



VISTAS
PRUEBAS RF Y BF
ETAPA DE SALIDA RF
SECCIÓN DE BF
LISSAJOUS
CARACTERÍSTICAS



Pruebas

Salida de RF con modulación interior
La señal de salida, con acoplamiento DC, se presenta
como una suma (asimétrica, con la parte inferior recortada) de BF + RF :

Salida de BF
La senoide de BF, que se encarga de la modulación interior,
está disponible también como señal de salida de baja frecuencia
(frecuencia constante, aquí aprox. 340 Hz) :

Salidas de RF y BF
Canal 1: Salida de RF
Canal 2: Salida de BF

Etapa de salida de RF
Esta etapa está formada por uno de los triodos de una ECC82/12AU7 en configuración
seguidor catódico. En su reja (pat. 2) confluyen la señal senoidal de la osciladora de BF (6C4)
y la oscilación de RF generada en el otro triodo de la ECC82/12AU7.

Señal en pat. 2 y señal de salida.
Durante buena parte de los tramos de valor negativo de la V en reja (pat.2),
el seguidor catódico se lleva al corte, quedando la V de salida en 0 V. De este modo
disponemos de una señal muy similar a la mitad positiva de una modulación de AM.

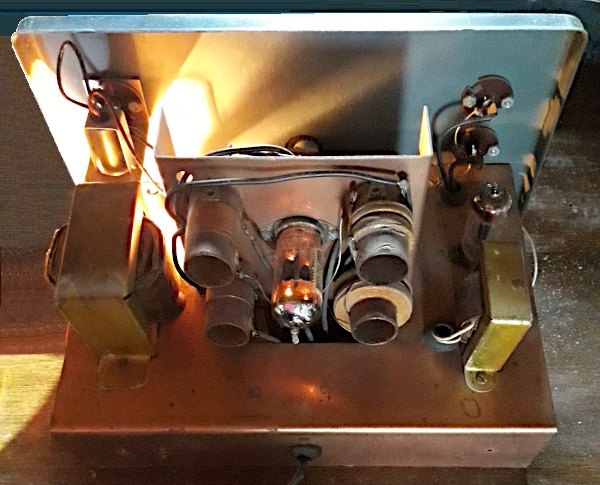

Sección de Baja Frecuencia
Centro: Válvula triodo 6C4
Izquierda : Choque de BF
Derecha arriba : Salida de BF
Derecha centro : Entrada de BF
Derecha abajo : Conmutador de modulación

Centro : Zócalo de la válvula 6C4
Izquierda : Conexiones al choque de BF
Derecha arriba : Conmutador selector de Modulación
Derecha abajo : Potenciómetro de nivel de BF

Esquema de la sección de BF

NOTA
Ninguno de los dos conectores de BF queda inactivo
sea cual sea la posición del conmutador selector de modulación.
En modulación exterior : en el conector ENTRADA aplicamos la señal de BF
con la que deseamos modular la RF, en el conector SALIDA está presente el nivel
de esa seņal que, variado por el potenciómetro BF, va camino de la reja de control
de la 6C4, válvula triodo que actúa en este modo como amplificadora de BF.
En modulación interior : La válvula triodo 6C4 funciona como osciladora de BF,
en el conector SALIDA disponemos de una señal senoidal cuyo nivel regulamos
mediante el potenciómetro BF, en el conector ENTRADA tenemos esa senoide
tomada directamente antes del potenciómetro BF.


Figura de Lissajous
Osciloscopio TRIO CS-1362 : Modo X-Y
Generador RETEXKIT RF-1 izda. : BF de 350 Hz (Eje Y)
Generador RETEXKIT RF-1 dcha. : BF de 700 Hz (Eje X)


RETEXKIT - CATÁLOGO GENERAL Nš 8
