GENERADOR DE RF RETEXKIT MODELO RF-1

[HOMEPAGE]

ESTE MODELO EXT. INT.

OTRO MODELO INT. EXT.

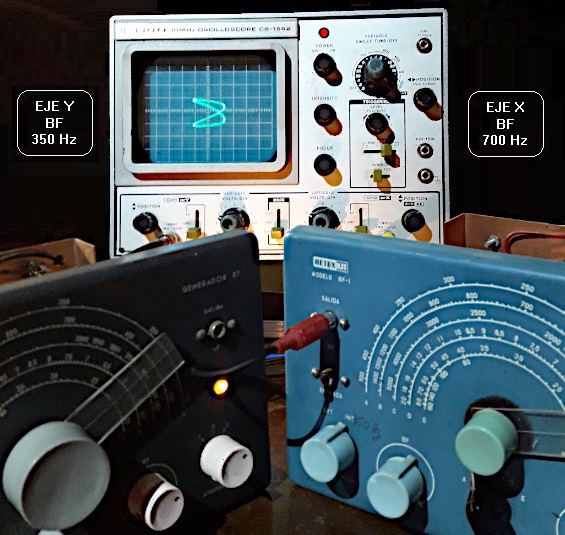

VISTAS TRANSFORMADOR SALIDA DE RF SECCIÓN DE BF LISSAJOUS CARACTERÍSTICAS

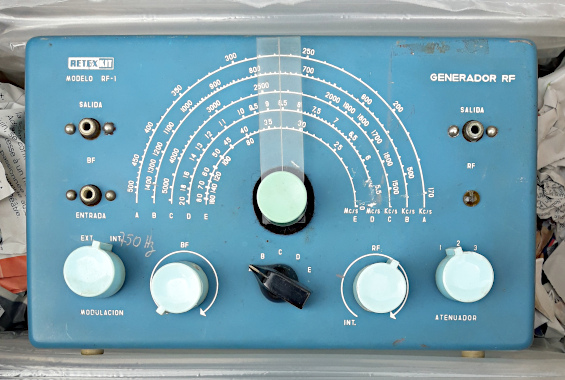

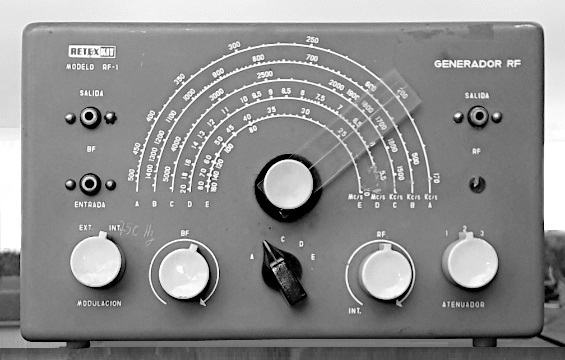

Recién recibido

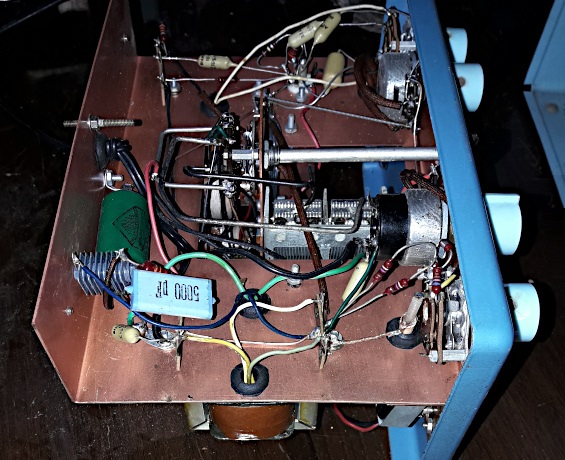

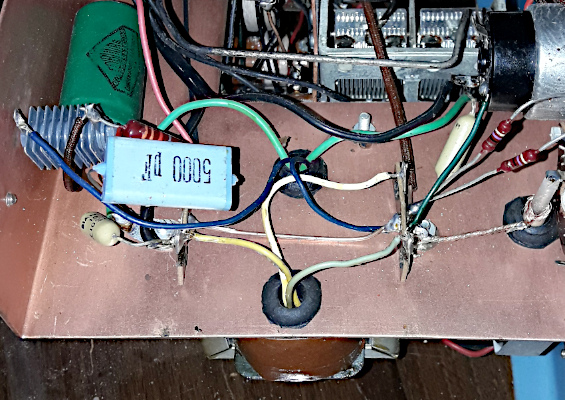

Conexiones del transformador de alimentación

Goma pasahilos superior Verde - Verde : Secundario de 6,3 V Azul - Azul : Secundario para rectificación de +B

Goma pasahilos inferior Amarillo - Blanco - Verde : Primario Amarillo - Verde : 220 V Amarillo - Blanco : 125 V

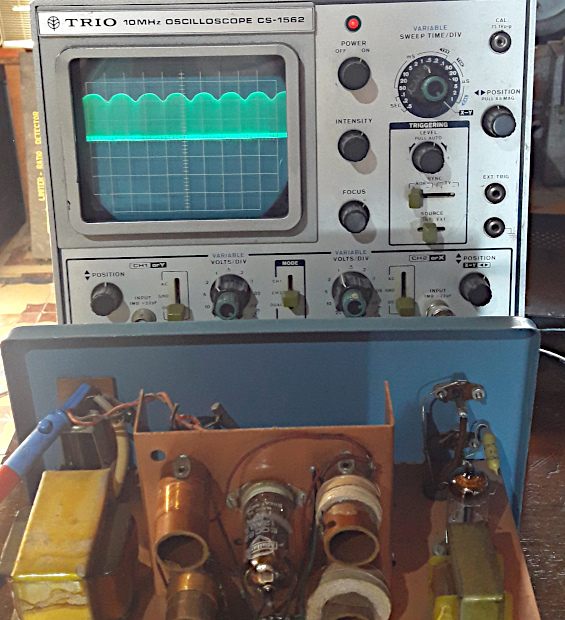

Salida de RF

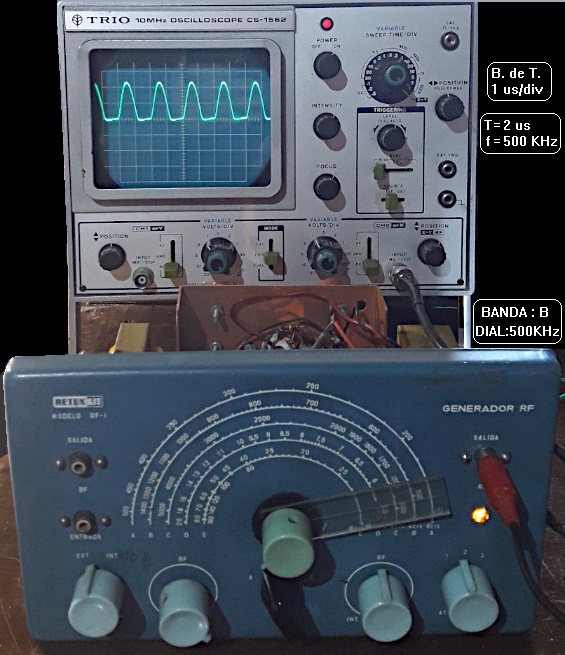

RF de 500 KHz, sin modulación

RF con modulación interior de BF a unos 700 Hz

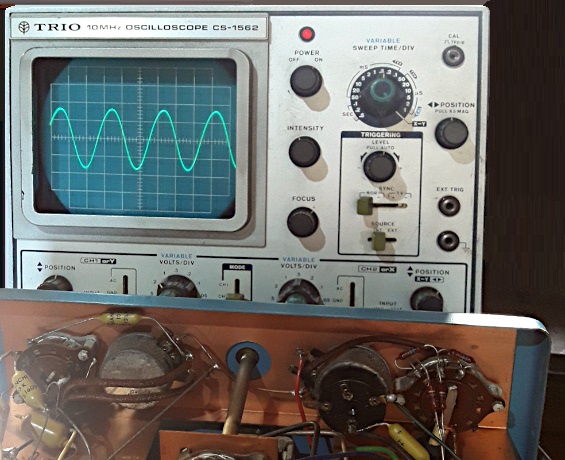

Salida de BF
En este equipo, por un intercambio de condensadores en el oscilador de BF,
la frecuencia de oscilación es de unos 700 Hz, en vez de los 400 Hz nominales.
Base de Tiempos : 0,5 ms/div
Un ciclo ocupa 2,9 divisiones (aprox.)
Período : T = 2,9 div x 0,5 ms/div = 1,45 ms (aprox.)
Frecuencia : f = 1 / T = 1 / 0,00145 = 690 Hz (aprox.)

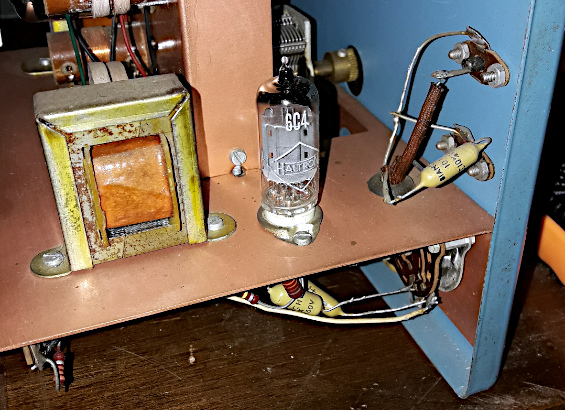

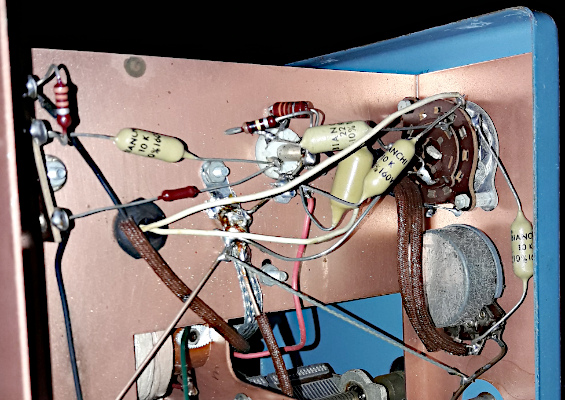

Circuitería de BF
Centro: Válvula triodo 6C4
Izquierda : Choque de BF
Derecha arriba : Salida de BF
Derecha centro : Entrada de BF
Derecha abajo : Conmutador de modulación

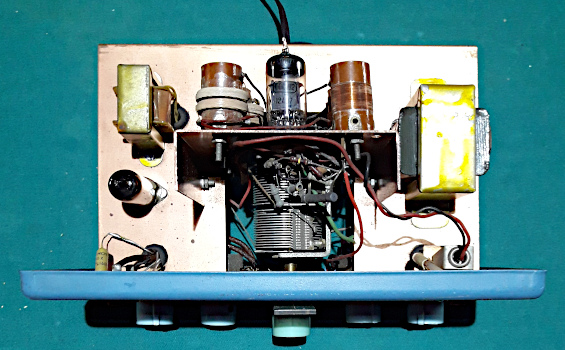

Centro : Zócalo de la válvula 6C4
Izquierda arriba : R de 33K a modulación
Pasahilos centro izquierda : conexiones al choque de BF
Derecha arriba : Conmutador selector de Modulación
Derecha abajo : Potenciómetro de nivel de BF

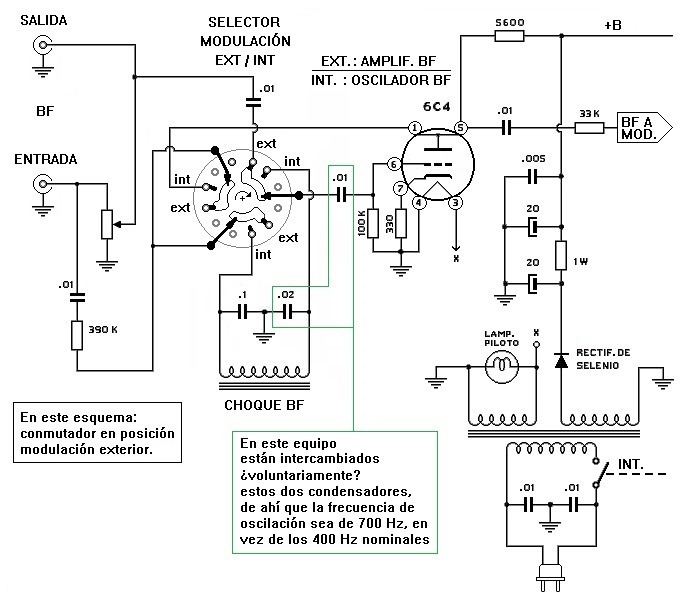

Esquema de la sección de BF

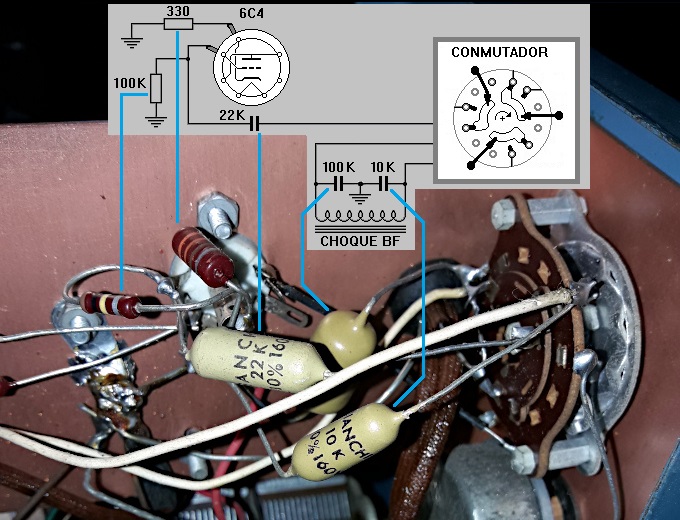

Condensadores intercambiados por el montador de este equipo (22K <-> 10K):

NOTA Ninguno de los dos conectores de BF queda inactivo sea cual sea la posición del conmutador selector de modulación. En modulación exterior : en el conector ENTRADA aplicamos la señal de BF con la que deseamos modular la RF, en el conector SALIDA está presente el nivel de esa seņal que, variado por el potenciómetro BF, va camino de la reja de control de la 6C4, válvula triodo que actúa en este modo como amplificadora de BF. En modulación interior : La válvula triodo 6C4 funciona como osciladora de BF, en el conector SALIDA disponemos de una señal senoidal cuyo nivel regulamos mediante el potenciómetro BF, en el conector ENTRADA tenemos esa senoide tomada directamente antes del potenciómetro BF.
