SIMULACIÓN DE ETAPA OSCILADORA

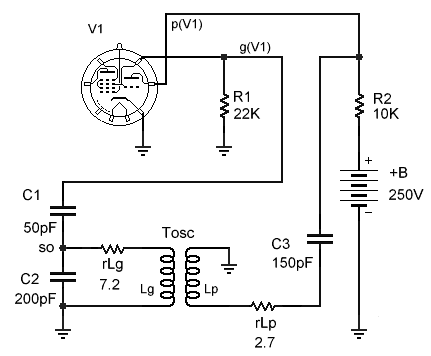

Esquema V1: Triodo-Hexodo (Triodo: Osciladora) p(V1): Placa de triodo osciladora g(V1): Reja de triodo osciladora R1: Resistencia de reja osciladora R2: Resistencia de placa osciladora Tosc: Transformador oscilador Lg: Devanado de reja rLg: Resistencia del devanado de reja Lp: Devanado de placa rLp: Resistencia del devanado de placa C1: Condensador de reja C2: Condensador oscilador C3: Condensador de placa +B: Alimentación positiva AT

vP(V1), vG(V1) Formas de onda respecto a masa en placa osciladora: vP(V1) y en reja osciladora: vG(V1) Desde el instante inicial hasta pasados 100µs Vemos régimen transitorio y régimen permanente

vP(V1) Forma de onda respecto a masa en placa osciladora: vP(V1) en régimen permanente El cursor (a) delimita el valor máximo El cursor (b) delimita el valor mínimo El valor medio (VDC) se sitúa sobre los 100V

vG(V1) Forma de onda respecto a masa en reja osciladora: vG(V1) en régimen permanente El cursor (a) delimita el valor máximo El cursor (b) delimita el valor mínimo El valor medio (VDC) se sitúa sobre los -4V

Circuito de reja Formas de onda de V e I vSO: V respecto a masa en la armadura superior de C2 vC1: V entre extremos de C1 armadura superior respecto a la inferior vG(V1): V respecto a masa en reja = vSO desplazada hacia negativo por vC1 iR1: Intensidad en R1 iC1: Intensidad en C1

Circuito oscilante Formas de onda de V e I vSO: V respecto a masa en la armadura superior de C2 (los cursores delimitan 1 ciclo) iC2: Intensidad en C2 iLg: Intensidad en Lg
